nic-lobo Geschrieben 2. Februar 2018 Autor Geschrieben 2. Februar 2018 Sollte auch reichen Gesendet von meinem HUAWEI CRR-L09 mit Tapatalk Zitieren
nic-lobo Geschrieben 14. Februar 2018 Autor Geschrieben 14. Februar 2018 So meine VESC von Maytech sind da, jetzt fehlen noch die Akkus. Gibt es was bei den Sensorkabeln von den Motoren und dem ESC zu beachten? Gesendet von meinem HUAWEI CRR-L09 mit Tapatalk Zitieren
Der6FingerJo Geschrieben 14. Februar 2018 Geschrieben 14. Februar 2018 Meine Overion 130kV Motoren kamen mit zu kleinen Steckern für die Sensoren daher, ansonsten Reihenfolge überprüfen und es sollte passen. Zitieren
nic-lobo Geschrieben 27. Februar 2018 Autor Geschrieben 27. Februar 2018 Wo bekomm ich denn raus was meine Motoren für eine Reihenfolge haben. Hab die “Alien 6374 Sensored Outrunner brushless motor 170KV 3200W“ von Alienpower. Gesendet von meinem HUAWEI CRR-L09 mit Tapatalk Zitieren
nic-lobo Geschrieben 27. Februar 2018 Autor Geschrieben 27. Februar 2018 Super vielen Dank Gesendet von meinem HUAWEI CRR-L09 mit Tapatalk Zitieren
nic-lobo Geschrieben 2. März 2018 Autor Geschrieben 2. März 2018 Ich glaub ich bin zu blöd um die Sensorkabel richtig anzuschließen. Entweder ist die Belegung von werk aus richtig oder spiegelverkehrt. Trau mich aber nicht sie anzuschließen nicht das da was kaputt geht. Vllt hat jemand mit viel Geduld Lust mir dabei zu helfen. Gesendet von meinem HUAWEI CRR-L09 mit Tapatalk Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 Wo sehe ich denn wir die Belegung der Sensoren am bescheid sind Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Wo sehe ich denn wir die Belegung der Sensoren am bescheid sind Gesendet von meinem RNE-L21 mit Tapatalk Es gibt Diagramme im Internet, wie die Sensorreihenfolge ist. Dann kannst du mittels Voltmeter oder LEDs die Abfolge nachvollziehen. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 OK danke werde daraus zwar auch nicht schlau aber hab jetzt eh das Problem das ich den vesc nicht mit dem PC verbunden bekomme. Hab das USB Kabel benutzt das dabei war. Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
Attila Geschrieben 3. März 2018 Geschrieben 3. März 2018 Leuchtet die blaue LED? Und quittiert die rote LED drei mal? Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 Hat jetzt geklappt war im PC ein Fehler. Hatte erst den Treiber nicht richtig installiert, als ich den gelöscht hatte hat der PC den richtigen installiert und alles klappt. Werde jetzt erstmal ohne Sensoren fahren bis ich mir sicher bin wie ich das richtig verdrahten muss. Und vielen Dank für die Hilfe. Heute Abend erstmal die erste Probefahrt in Garten [emoji39] Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 OK danke werde daraus zwar auch nicht schlau aber hab jetzt eh das Problem das ich den vesc nicht mit dem PC verbunden bekomme. Hab das USB Kabel benutzt das dabei war. Gesendet von meinem RNE-L21 mit Tapatalk VESC und Sensorreihenfolge?Der macht doch eine Autodetektion. Wenn ich nicht falsch liege kannst du da nichts falsch machen. Im Wiki habe ich einen Beitrag zum Sensorausrichten geschrieben. Dort siehst du eine Messmethode zum Überprüfen der Sensorlage. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Externe Links nur für Mitglieder sichtbar Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 Danke Barney für dein Engagement aber ich hab ja geschrieben das ich zu blöd bin. Es geht nur darum die Kabel vom Motor am vesc anzuschließen. Hatte glaub irgendwo gelesen das die Reinfolge der Sensorkabel vom Motor eine andere Reinfolge haben wie der Anschluss von Vesc. Hatte mir deinen Bericht im Wiki schon Mal durchgelesen, bin aber davon ausgegangen das die Sensoren schon richtig eingebaut sind weil die fest verbaut sind. Wenn ich mich täusche muss ich das dann doch Mal machen Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Danke Barney für dein Engagement aber ich hab ja geschrieben das ich zu blöd bin. Es geht nur darum die Kabel vom Motor am vesc anzuschließen. Hatte glaub irgendwo gelesen das die Reinfolge der Sensorkabel vom Motor eine andere Reinfolge haben wie der Anschluss von Vesc. Hatte mir deinen Bericht im Wiki schon Mal durchgelesen, bin aber davon ausgegangen das die Sensoren schon richtig eingebaut sind weil die fest verbaut sind. Wenn ich mich täusche muss ich das dann doch Mal machen Gesendet von meinem RNE-L21 mit Tapatalk Ah, OK.Du musst nur mit + und - der Sensoren sicher sein, der Rest ist egal. Hat der Motor auch einen Widerstand für die Temperatur? Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 Mein Motor ist ein Alien 6374 Sensored Outrunner brushless motor 170KV 3200W. Ob der ein Wiederstand verbaut ist kann ich dir nicht sagen zumindest kommen 6 Sensorkabel aus'm Motor Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Mein Motor ist ein Alien 6374 Sensored Outrunner brushless motor 170KV 3200W.Ob der ein Wiederstand verbaut ist kann ich dir nicht sagen zumindest kommen 6 Sensorkabel aus'm Motor Gesendet von meinem RNE-L21 mit Tapatalk Foto vom Kabel? Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 Anbei das Foto Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Ich kann mich grob erinnern. Rot und schwarz sind an den Außenkanten. Der Anschluss neben Schwarz sollte der Temperatur Widerstand sein. Ca. 10K Ohm. Dann können drei Sensoren. Die ein meist so hochohmig, dass ein Messgerät nichts anzeigt, wenn du gegen Masse misst. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Gut deiner ist etwas anders. Ich sehe hier rot und schwarz nebeneinander. Super, völlig anders. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
nic-lobo Geschrieben 3. März 2018 Autor Geschrieben 3. März 2018 Kann man das irgendwie durchmessen? Also das ich eindeutig sagen kann was was ist? Gesendet von meinem RNE-L21 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Scheiss Gedächtnis. Der Temperatur Sensor liegt neben +, wird aber gegen Masse geschaltet. Also Masse finden und den 10K Anschluss. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Kann man das irgendwie durchmessen?Also das ich eindeutig sagen kann was was ist? Gesendet von meinem RNE-L21 mit Tapatalk Ohmmeter, Hall Sensoren sind hochohmig am Ausgang, also normalerweise nicht messbar.Aber + und - hat einen messbaren Widerstand. Die kannst du finden, danach den Temperatur Sensor mit 10K gegen Masse. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren

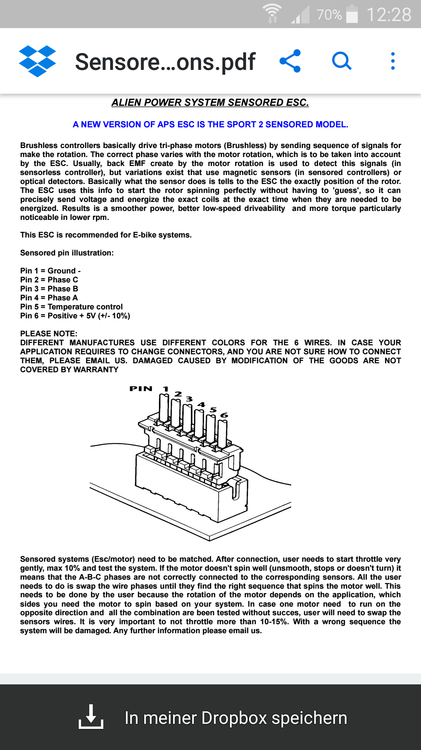

barney Geschrieben 3. März 2018 Geschrieben 3. März 2018 Er schreibt ja im PDF, dass die Farben keine Aussage haben. Also müsstest du an den äußersten Anschlüsse + und - haben. Und gegen - gemessen müsste der Temperatur Sensor rechts vom Plus liegen. Im Wiki auf der Platine zu erkennen. Und im PDF ist die Steckerausrichtung deutlich zu erkennen. Gesendet von meinem SM-N9005 mit Tapatalk Zitieren
