eigenbau Elektolongboard

[xllxis]

So nach nach einem einmonatigen einlesen hier im Forum, bin ich nun hoffentlich ausreichend informiert.

Also anfangen möchte ich gerne mit dem Akku. Ich möchte einen 7s3p selber löten.

Welche Zellen könnt ihr mir da empfehlen? ich finde das Preis-Leistungsverhältnis der LG INR18650MJ1 Zellen topp, was meint ihr dazu?

Wenn jemand auserdem einen Schaltplan von einem 7s3p akku hatt, kann den mir gerne schicken. Konnte leider keinen passenden hier im Forum finden.

Das mit den BMS Anschlüssen ist mir noch sehr unklar, und stimmt mein Plan wenigstens bis jetzt?:

Danke für alle Antworten:thumbsup:

[barney]

Die Akkus im Strang untereinander verbinden!

[xllxis]

was meinst du den jetzt genau mit Strang.

Sry versteh es einfach nicht.

Luis

[Hugo]

Hallo, was Barney meint ist, dass du auch die Zwischenebenen miteinander verbinden musst. Am besten du verbindest erst mal drei parallel und dann die 7 Dreierpacks miteinander.

[xllxis]

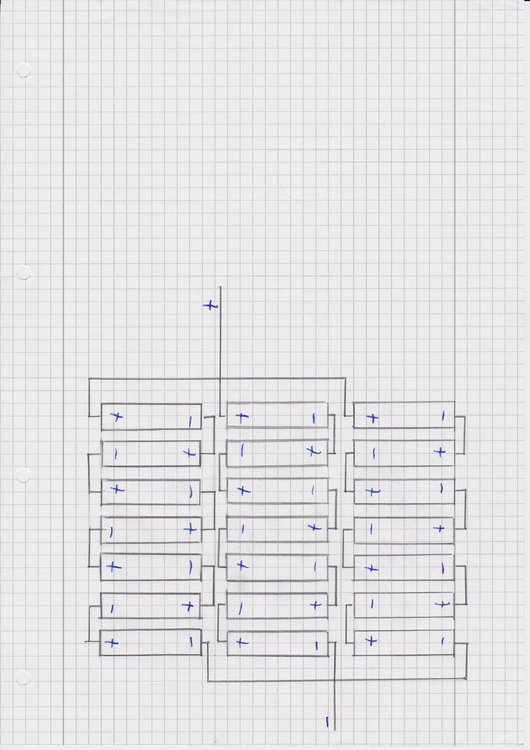

Habt ihr das so gemeint?

[Hugo]

Leider immer noch nicht, die Zwischenebenen müssen noch untereinander verbunden werden.



Zum verlöten der Akkuzellen hat „elkick“ ein sehr guten Beitrag im Forum "Eigenbau Miniboard".

Guck da mal rein.

[barney]

Nimm deine erste Zeichnung und verbindet die Plus miteinander horizontal.

[xllxis]

Mit dem von Elkick hat mir auch nicht wirklich geholfen... konnte mit dem 2p nichts anfangen.

Und barney hast du das das so gemeint?

Sry steht grad auf dem Schlauch.

Danke für eure Gedult:peace:

[barney]

Das Akkupack ist jetzt okay, aber dein BMS nicht wirklich. Es kann bei Unterspannung nicht tätig werden.

[xllxis]

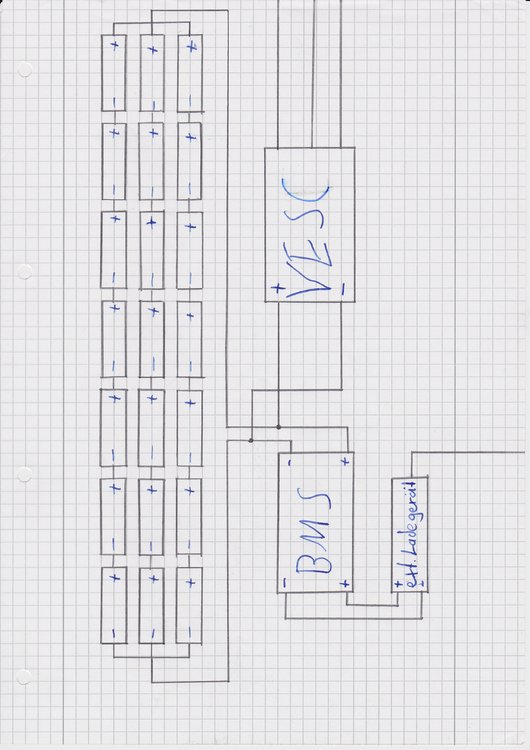

und jetzt?7s3p_1.0.pdf

[xllxis]

Und bin gerade noch auf die Zellen gestoßen:

Externe Links nur für Mitglieder sichtbar

Das kann doch nicht sein oder:traeum ich: Oder haben die ein Entladungsstrom von 0.01C:D

[boesila]

Und bin gerade noch auf die Zellen gestoßen:

Externe Links nur für Mitglieder sichtbar

Das kann doch nicht sein oder:traeum ich: Oder haben die ein Entladungsstrom von 0.01C:D





Erstens: deine Zeichnung in der PDF sieht in Ordnung aus. Aber nur als kleine Anmerkung, ein BMS brauchst du nicht wirklich du kannst auch einfach ein Ladegerät kaufen was dein Akku beim Laden balanced und für den Betrieb kaufst du dir für drei Euro ein LiPo warner.



Zweitens: Der Akku den du da gefunden hast sieht top aus... 5000mAh klingt auch super... und 10 stk für 7.59€ ist ein top Angebot ... aber ich sag mal so, wenn etwas zu schön ist um wahr zu sein, ist es das wahrscheinlich auch. Lass dich nicht verarschen, ich würde den Angaben auf gar keinen Fall trauen! Aber du kannst ja mal 10 stk. bestellen und messen und dann ein Update geben. Über den Entladestrom steht da nix, andere ICRs haben aber so Entladeströme von 1C



Beste Grüße

Boesila

[xllxis]

Die BMS Kabel müssen wohl keine große Stromstärke aushalten oder sollten die Kabel, die die Pluspole verbinden dicker sein um evtl. Ausgleich ströme auszuhalten?

Zum BMS ich bin gerade noch der Meinung, dass ich den BMS trotzdem in das Board einbau, da ich ihn ja eh kaufen muss, egal ob mit dem Ladegerät oder einzeln. Das wird dann auch kein großer Kostenunterschied sein. Ich denke nicht das ich die Akkus bestellen werde...Wenn ich dann nacher Akkus mit 1000mah und 1C herumliegen habe nutzen sie ja auch nichts.

Danke

[xllxis]

Ach ja und welche Zellen könntet ihr sonst noch empfehlen und wo habt ihr euren BMS her?

[xllxis]

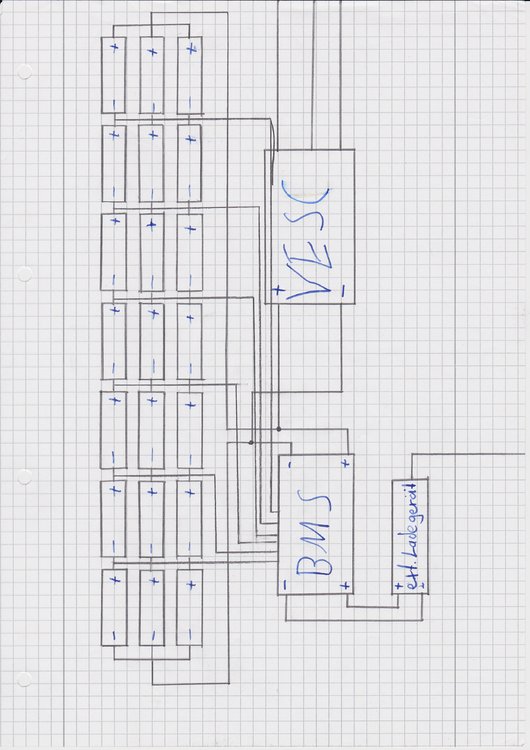

Also ich habe mir jetzt mal den 7s3p akku von Nicolas zum Vorbild genommen und stimmt der so?7s3p_2.1.pdf

Und was für eine last müssen den dabei die BMS kabel aushalten?

Habe nochmal ein bisschen gesucht und nehme wahrscheinlich diesen

Externe Links nur für Mitglieder sichtbar

Könnte mir einer bestätigen ob das richtig ist?

Danke Luis

7s3p_2.0.pdf

[barney]

Also ich habe mir jetzt mal den 7s3p akku von Nicolas zum Vorbild genommen und stimmt der so?[ATTACH]2663[/ATTACH]

Und was für eine last müssen den dabei die BMS kabel aushalten?

Habe nochmal ein bisschen gesucht und nehme wahrscheinlich diesen

Externe Links nur für Mitglieder sichtbar

Könnte mir einer bestätigen ob das richtig ist?

Danke Luis



Die Zeichnung sieht o.k. aus.

Ein Balanceranschluss muss zwischen 300..500mA aushalten. Es fließen nur sehr kleine Ausgleichströme. Das sieht man deutlich an vorkonfigurierten Akkupacks. Die Kabel sollten aber nicht zu lang werden, das mehr als 10mV bei 500mA abfallen



Grüße



Barney





Formel:



Lustige Installateure

-----------------------

Können Alles

[xllxis]

Haha was ist den das für eine Formel:D

Formel:



Lustige Installateure

-----------------------

Können Alles

Danke für die schnelle Antwort.

Kannst du eigentlich was über die Zellen sagen, die ich verlinkt habe?? Müssten doch passen und würdest du sie mit Lötfahnen nehmen oder nicht? ich denk mal, damit wird der Akku beim löten nicht so heiß und wird so auch nicht so extrem geschadet.



Luis

[barney]

L×I/K×a



Länge × Strom / Kappa × Leiterquerschnitt.



Kappa = 56



Nein die Zellen kenne ich nicht.

[xllxis]

Das mit dem Kappa hab ich jetzt nicht verstanden und was die 56 bedeuten:o

[barney]

Kappa ist eine Materialkonstante. Bei Kupfer nun mal 56.

[barney]

Die Formel beschreibt den Spannungsabfall einer Leitung.

[xllxis]

Länge in cm?

Und was genau sagt dann das Ergebnis aus, also auf welche Einheit bezogen?

[barney]

Länge in cm?

Und was genau sagt dann das Ergebnis aus, also auf welche Einheit bezogen?



Ich sehe schon....



l in m

a in qmm



Annahme:

l = gesucht

I = 0.5A

a = 0.1qmm

UAbfall= 0.01V



also

Uabfall = l*I/56*0.1



l= 0.01V * 56 * 0.1qmm / 0.5A = 11.2cm maximale Leitungslänge! Wenn länger Querschnitt anpassen.



Jetzt kommt es auf das Ladegerät an. Ein vernünftiges Ladegerät misst die Zellspannung nicht unter Last des Balancers Betriebes. So sollte es zumindestens sein, daher könnte die Leitung ruhig auch 0.1qmm sein. Aber kenne ich dein Ladegerät? Nö!



Wie wird wirklich die Zellspannung gemessen? Lastfrei, oder mit externer Last über alle Zellen? Der Chip von Intersil, misst in den Balancerpausen lastfrei.



Fragen über Fragen.....



Barney

[xllxis]

Den Spannungsabfall könnte man doch auch mit dem

Externe Links nur für Mitglieder sichtbar

hier berechnen oder?



Und ich nehme wahrscheinlich diesen[/url][/url], habe bis jetzt noch keinen anderen passenden gefunden.



Luis

bearbeitet 24. November 2015 von xllxis

[xllxis]

Würde der BMS eigentlich auch für 7 oder 8s funktionieren?:

Externe Links nur für Mitglieder sichtbar

y.de/itm/Batterie-Shutz-BMS-PCB-Brett-fuer-10-Packungen-36V-Li-ion-Zelle-max-40A-w-/201445657891?_trksid=p2141725.m3641.l6368
