Hallsensoren nachrüsten

[Kai]

Zwischen dem Turnigy Motor 6374 und dem Käfig von Jenso ist 18mm Luft.

[barney]

Ist die letzte Skizze nun die Arbeitsgrundlage? Oder doch Pullups und Filterkondensatoren?

[Kai]

Also ich fände ein möglichst schmale und dafür längere Platine besser um eben kein riesen Gehäuse nehmen zu müssen.

Kannst du die Bauteile nicht neben die Sensoren packen?

Sind dann 5mm in der Breite realistisch?

bearbeitet 23. März 2015 von Kai

[gerald-z]

Bezüglich Halterung

Eventuell ein ca 8mm dickes Schutzgehäuse das die selbe Außenkontur wie die Platine hat.

Somit ist alles geschützt.

Dann müsste man noch einen Klemmring für den Motor machen. Der dann mit zwei langen Schrauben.

Platine, Gehäuse und, Klemmring zusammenhält.



Mann könnte aber auch einen kleinen Bogen oder Ring mit integrierten Langlöchern fräsen.

Der Bogen oder Ring wird an der Motorhalterung festgeschraubt.

Somit könnte man den Sensor inkl. Gehäuse um einige Grade verstellen. Wenns dann passt einfach die beiden Schrauben festziehen und fertig.



Bei einem Ring würde der Motor am vorderen Bereich gegen Staub und Wasser geschützt.

Wenn der Sensor an der Motorhalterung geschraubt wird. Kann der Motor bei bedarf ausgebaut werden ohne danach neu eingestellt werden zu müssen.

[gerald-z]

Sorry Kai aber ein 5mm Gehäuse ist nicht Realistisch.



Da müsste ich im Innenbereich mit einem 1.5mm Fräser arbeiten.

Ich hab hier eine m3 Senkkopfschraube. Der Kopf hat 5.5mm

Das wird zu fummelig.

10 - 12mm ist denke ich Realistisch?

[barney]

Klemmring ist gebongt.

Die Größe der Platine sollte nicht weiter schrumpfen.

[FlyRasch]

Hallo Jungs,

für eine Halterung/Gehäuse unter 5 mm hätte ich da auch noch eine Idee.



Man könnte die Sensoren in eine Form aus GFK Autospachtel machen. Die Leiterbahnen mit Silberleitlack auf die nun gebogene "Platine" auftragen und die Bauteile darauf anlöten.

( Frage an die Spezalisten hält so was und kann man darauf Löten ?? )



An Zylindrischen Motoren kann man das dann mit einer Schelle befestigen.

An Motoren mit einem konischen Ende müsste man dann eine Art Winkel anbringen.



Damit sollten dann die 5 mm machbar sein.



gRuss Ralf

[FlyRasch]

Und sind sie wieder. .. 17.14º. Gut ich bin der Meinung es verstanden zu haben.



Ich bekomne es mit den Radius in der Leiterplatte nicht so ganz hin. Kommt noch.



Wenn ich alles zusammenrechne, werden 10 Leiterplatten benötigt.

Bis Mittwoch müsste ich eine Aussage hinbekommen.



VG



Barney



Hallo Barney,



wenn Du Leiterplatten machen lässt, dann würde ich auch gerne 2 haben.



gRuss Ralf

[Kai]

Sorry ich blick nicht durch wieso 5mm breite Platine nicht machbar wäre aber ich fühle mich gut aufgehoben euch blind zu vertrauen

Ein schönes Gefühl sich auf jemanden verlassen zu können :thumbsup:



Die Bestellliste machen wir am Besten am Ende in einem neuen Thread. Da kommen noch mehr ... (ich nehme 4) Ich denk wir können locker 20 machen lassen...



Was auch cool wäre aber den Aufwand nochmal hochtreibt?:

Das Plastikgehäuse mit so wenig Abstand wie nötig und dort wo die Hallsensor-Platine angebracht wird ein Aussparung im Plastikgehäuse und ein rechteckiges Gehäuse raufgesetzt.

[FlyRasch]

Hallo Kai,

das vorher mit der 5 mm Platine war nur ne Idee für eine gebogene Leiterplatte die gleichzeitig eine Gehäuse Funktion übernehmen könnte.

Hat also mit dem bestehenden Entwurf nix zu tun.



gRuss Ralf

[barney]

An die Freunde der nahtlosen Bandbreitenadaption.



Bitte keine Konstrukte, die nicht jeder "Depp" ohne äußere Hilfe und Chemie-Kenntnisse nachbauen kann. Ich möchte einen simplen Aufbau, den man auf den Motor steckt, ausrichtet und nie wieder auffällig wird. Einen Motorring nehme ich sofort. Eine kleine Leiterplatte mit deterministischen Verhalten auch. Da ich meiner Meinung nach genügend Informationen zusammen habe, werde ich die Leiterplatte mit den Pull-Up Widerständen und den Filter-Kondensatoren weiterführen. Vielleicht mache ich auch noch eine Debugging Platine. Mal sehen was der Leiterplattenhersteller dazu sagt. Wir sind bald bei 20 Platinen. Das macht mir sorgen. Ich weiß nicht, ob ich den richtigen Sensor rausgesucht habe und eine Probecharge habe ich auch noch nicht gemacht. Hat einer von euch die Möglichkeit den Mechanisches Muster auf einer Leiterplattenfräse anfertigen zu lassen, um die Maße zu bestätigen, besonders den Winkel von 17.14°.



Wir sollten hier jetzt einen Redaktionsschluss setzen, wie bei einer Diplomarbeit, sonst kommen wir nicht zum Ende. Bis hier 86 Beiträge!



VG



Barney

[Beatbuzzer]

Die Leiterbahnen mit Silberleitlack auf die nun gebogene "Platine" auftragen und die Bauteile darauf anlöten.

( Frage an die Spezalisten hält so was und kann man darauf Löten ?? )

Von Silberleitlack für ernsthafte Verbindungen würde ich Abstand nehmen. Und schon gar nicht mit angebrachten Bauteilen mechanisch belasten und in der Nähe von Vibrationen betreiben

Zum vorübergehend Heckscheibenheizung reparieren ok, aber drauf verlassen müssen würde ich mich bei dem Zeug nur ungern...



Alternative bei solchen Anwendungen wäre Kupferfolie, wahlweise selbstklebend.

[gerald-z]

Barney kommst du mit dem Platz aus für deine Platine?



Ich meinte die Anordnung der Bauteile



Entwurf 1:

[barney]

Ich dachte die untere Tasche ist die Aufnahme der Platine? Ich habs jetzt geschnallt wie rum! Ich zeichne es nachher mit deinen Maßen. Sollte klappen. Denke an den Kabelauslass für die Sensorleitung.

[Beatbuzzer]

Die Pfostenleiste könnte auch senkrecht auf der Platine stehen. Oder man lötet direkt ein Flachbandkabel ein und verwendet zum trennen nur den Stecker auf ESC-Seite. Da gibts dann ja noch Möglichkeiten im 2,54er Raster...

[Kai]

Wie und an was wird soll das Gehäuse fest gemacht werden eigentlich?

[barney]

Barney kommst du mit dem Platz aus für deine Platine?



Ich meinte die Anordnung der Bauteile

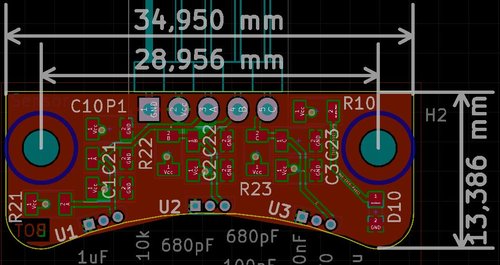

Entwurf 1:



Kleiner gehts wirklich nicht.

Mal dir das mal auf ein Stück Papier auf! 13.2mm hoch, an der dicksten Stelle. Es handelt sich um eine Leiterplatte.

[barney]

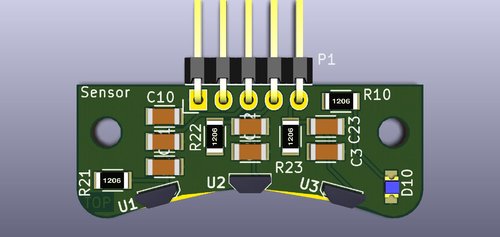

So soll es sein.



Rettich.

[barney]

Preis:



30 Stück ohne Bauteile und MwSt. ca. €50,- mit Bestückungsdruck. Ohne Druck €40,- 10 AT

5AT €80,-



Bitte nicht festnageln. Ungefährer Preis.



Bauteile ohne Porto:



3 x Sensoren je €1,-

1 x 1uF je €0,065

3 x 100nF je €0,05

3 x 680pF je €0,05

3 x 10kOhm je €0,04



Sollte bezahlbar sein.

[eXo]

Für mich bitte auch 4 Platinen mit bestellen. :thumbsup:

[gerald-z]

Sieht sehr gut aus Barney :thumbsup:

Muss man die Beiteile selber bestücken?

Wenn ja geht das mit einem Heißluftfön?



Wie gesagt. Wenn du eine Platine ohne Leiterbahnen zum testen brauchst. Ist das kein Problem.

Dazu bräuchte ich deine Zeichnung und den Bohrungsabstand der Sensoren.

[barney]

Sieht sehr gut aus Barney :thumbsup:

Muss man die Beiteile selber bestücken?

Wenn ja geht das mit einem Heißluftfön?



Wie gesagt. Wenn du eine Platine ohne Leiterbahnen zum testen brauchst. Ist das kein Problem.

Dazu bräuchte ich deine Zeichnung und den Bohrungsabstand der Sensoren.



SMD und Heißluftfön würde klappen, aber die Hall-Sensoren müsst du löten.

Da ich noch nie eine KiCAD-Leiterplatte in Auftrag gegeben habe, muss ich erstmal sehen, ob ich die richtigen Daten für den Hersteller produzieren kann. Vielleicht schaffe ich es Morgen den Auftrag zu generieren. In 10 Tagen würden dann die Leiterplatten kommen. Die Bauteile für 20 Leiterplatten würde ich auch schon mal holen. Aber nur für 5 Leiterplatten Hallsensoren, da ich nicht weiß, ob diese gut dafür geeignet sind.



@Gerald, @Kai:

Da ich keinen ESC habe, der Sensoren auswertet, würde ich euch je zwei Leiterplatten zusenden. Wenn ihr sagt, das passt, können wir weitermachen.

[Beatbuzzer]

Wenn ja geht das mit einem Heißluftfön?

Lötkolben geht zum Löten auch ganz gut

1206 ist wirklich noch 'riesig'. Da kommt man mit einem normalen Lötkolben eigentlich wunderbar zurecht.



Zum Heißluftfön bräuchtest Du dann auch noch Lötpaste, sonst wehen Dir die Bauteile schnell weg. Andere Möglichkeit ist die Platine von unten zu erwärmen, z.B. mit feinem Sand in der Pfanne auf dem Herd.

[Kai]

@Gerald, @Kai:

Da ich keinen ESC habe, der Sensoren auswertet, würde ich euch je zwei Leiterplatten zusenden. Wenn ihr sagt, das passt, können wir weitermachen.



Ich hatte, leider ohne Erfolg, versucht die Pin Belegung des Sensoranschlusses der Hobbywing Xerun 150A ESCs herauszufinden. Es ist eine 6poilge Buchse :confused5:

[barney]

Einer müsste Temperatur sein!
