Hallsensoren nachrüsten

[eXo]

Solange die nicht richtig positioniert sind, kann ich das schlecht testen. Aber ja es wird weniger schwingen, wenn ich das ganze 10mm runter korrigiere. Trotzdem hätte ich gerne dickere Beinchen. aber ich übernehme das no stress. [emoji4]

[eXo]

Und die Brücke, kann man sehr schlecht drucken. Der arbeitet ja von unten nach oben.



Eventuell wäre eine diagonale Querverstrebung denkbar..

[barney]

Ja, die Welt ist voller Missverständnisse. ...

[eXo]

Du wir haben hier ja nur text. [emoji3]Missverständnis sind doch normal. Habe kein Problem damit. [emoji111]️

bearbeitet 24. April 2015 von eXo

[Kai]

Wiki kommt...

Nur noch die HallSensoren anlöten dann kommt der Funktionstest nach den Essen in der Mittagspause.

Eine hab ich gekillt. Der wollte nicht in die zu engen Löcher.

Passt das sonst soweit?

Die anderen gehen nicht weiter, ich hätte sie lieber bündig auf der Platine gehabt aber ein Problem sollte das auch so nicht sein oder.



Dann kann ich heute Mittag auch das Öszi fürs iPhone testen....

[barney]

Das schmerzt, wie schon geschrieben sind die Bohrungen für die Sensoren von 0.5mm auf 0.7mm vergrößert worden. Spannung bis ins unermessliche. ..

[Kai]

Ja hatte ich gelesen und war froh das es doch ging. Bis auf die letzte Platine.



So prinzipiell funktionieren die Sensorboards mit den

4CNMF +NLBC

und 4CNLF +NLAG HallSensoren.



Die beiden Platinen mit den 49SWF +NLAD gehen noch nicht.

Bei einer hab ich einen Schluss von + auf - den ich erst noch lokalisieren muss und bei der anderen fehlt der eine Sensor.



[video=BamBam HallSensor Board First Try]458

bearbeitet 24. April 2015 von Kai
video

[barney]

Ja hatte ich gelesen und war froh das es doch ging. Bis auf die letzte Platine.



So prinzipiell funktionieren die Sensorboards mit den

4CNMF +NLBC

und 4CNLF +NLAG HallSensoren.



Die beiden Platinen mit den 49SWF +NLAD gehen noch nicht.

Bei einer hab ich einen Schluss von + auf - den ich erst noch lokalisieren muss und bei der anderen fehlt der eine Sensor.

Mit einen ESC oder nur Oszilloskop?

[Kai]

Mit ESC, siehe Video.

Mit Oszi war mir jetzt zu Aufwendig. Betriebsspannung irgendwo herholen.

Oszi irgendwie anschließen....

Kabel anstecken an die Platine und ESC ging einfacher.

Erklärung des Videos:

Das SensorBoard wird vom Xerun ESC automatisch erkannt.

Der Motor stoppt wenn man zu weit vom Motor weg ist.

Je nach Ausrichtung ist das Laufgeräusch lauter/leiser.

Stromzangen recherche geht morgen weiter...

[eXo]

Was genau heisst der Motor stoppt?



- Blockiert komplett?

- Bremst langsam runter?

- Fällt in den Leerlauf und läuft aus?

[Kai]

Blockiert eher, ich hab jetzt leider keine Zeit für ausgiebigere Tests.

[eXo]

Sowas ist doch sexy!! :amen:



Die Postion ist korrigiert und der Deckel sitzt.

[Kai]

shut up and take my money

bearbeitet 24. April 2015 von Kai
shut up and take my money

[eXo]

Leider kann ich erst am Montag wieder drucken.. 😭👎

Dafür geht's morgen bei meinem Trampa einen großen Schritt weiter! Die CNC-Maschine wird angeschmiessen! 👍

[barney]

Ich will ja nicht nörgeln, wo ist der LED Ausschnitt? [emoji51]

[eXo]

Ouu upps! Das muss ich noch einpassen. Danke fürn Hinweis!



Anstatt das LED anzulöten, kann ich das auch mit zwei Drähten iwie nach aussen führen? Das sollte eigentlich gehen.. ich hätte die nämlich gerne überhalb des Power-Buttons. Sobald ich die Motoren verkleide, kann ich das leider nicht mehr sehen.

[barney]

Anstatt das LED anzulöten, kann ich das auch mit zwei Drähten iwie nach aussen führen?



Ja, kann gemacht werden.

[barney]

So prinzipiell funktionieren die Sensorboards mit den

4CNMF +NLBC

und 4CNLF +NLAG HallSensoren.



Dann haben wir jetzt eine preiswerte Alternative an Hall-Sensoren gefunden. Die Sensoren, die du nicht testen konntest sind noch empfindlicher. Da kannst du aus 4cm Distanz noch die Position des Motors bestimmen. Nicht wirklich notwendig. Dann muss nur noch bei statischer Befestigung das Jittern der drei Sensoren verglichen werden.



Mit dem Preis der Leiterplatte und für den Halter sollten wir dann hier einen günstigen Aufbau haben. Exo wärst du denn bereit 30 Halter zu drucken? Was würden die dann kosten?



VG



Barney

[eXo]

Ja, kann gemacht werden.





Sauber! Genau so hab ich mir das vorgestellt! [emoji4]

[barney]

Löten:

Externe Links nur für Mitglieder sichtbar



bearbeitet 25. April 2015 von barney

[Kai]

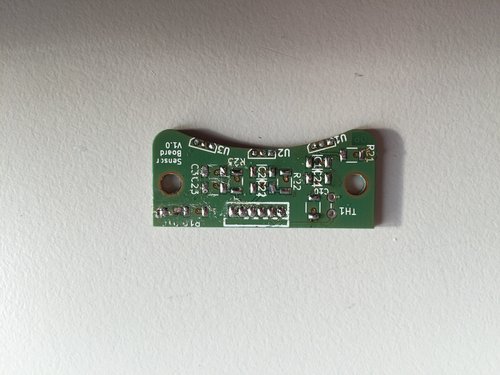

Ich habe

zuerst die LED ausgelötet

dann die Hallsensoren ausgelötet

dann die Kondensatoren ausgelötet

dann sogar die Widerstände

und die Buchse.

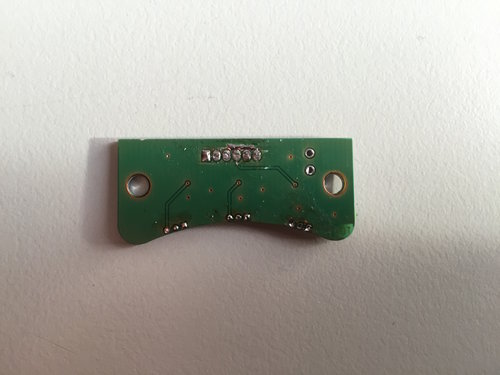

Die Platine hat immer noch einen Kurzschluss von Plus nach Minus :fasznierend:

[eXo]

[emoji23][emoji23][emoji23]

[eXo]

Wir könnte die restlichen Platinen von Barney in ein sicheres Reflow-Lötverfahren investieren. Die passenden Öffen hätten wir bei mir in der Firma rumstehen. Es braucht halt ein paar versuche um die richtige Kurve einzustellen, aber wenn das Programm gemacht ist könnten wir die Dinger "en masse" herstellen! [emoji6]

[barney]

Es sind die 3mm Bohrungen, die einwn Kurzschluss herstellen können. Die wurden nicht als Bohrung gekennzeichnet und könnte ggf eine Durchkontaktierung sein.

[Kai]

Okay, das schaue ich mir an.



Ein Erfolgserlebnis hatte ich dann doch noch.

Ich konnte eine Platine dann ja noch vollständig mit den 49SWF +NLAD Sensoren bestücken.

Die funktioniert soweit auch.

Einen Unterschied konnte ich so grob auf die Schnelle keinen feststellen.

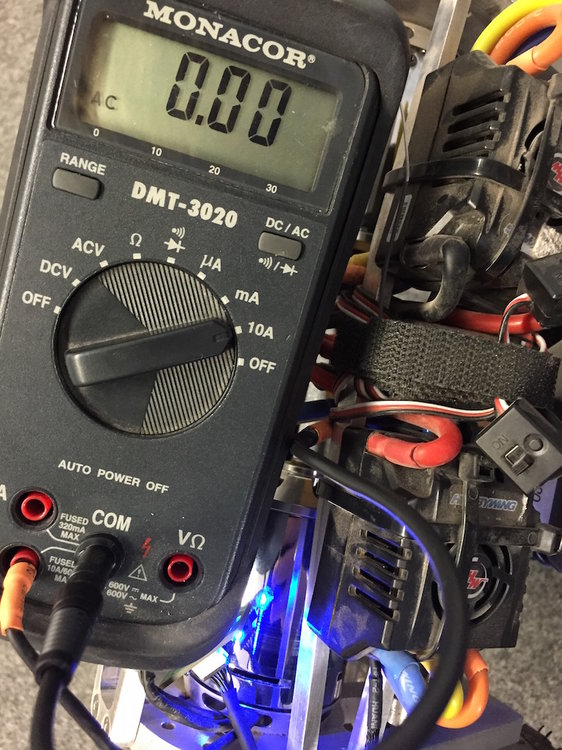

Strommessen funktioniert auch mit meinem Multimeter.

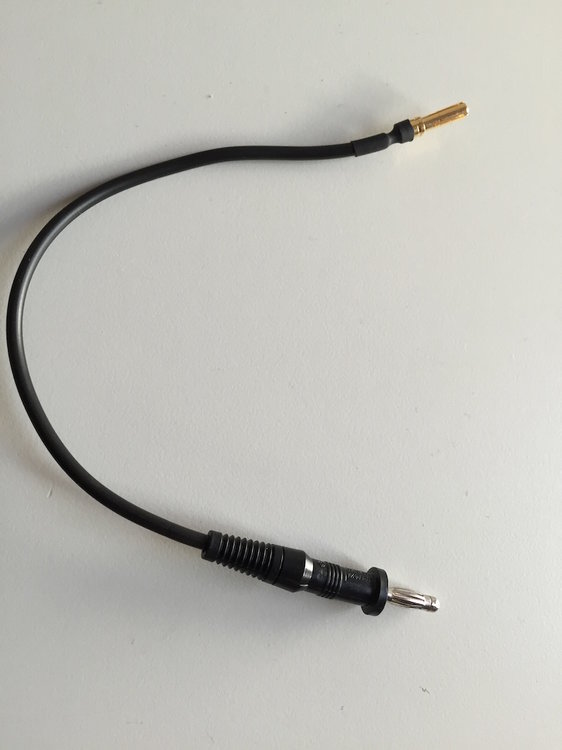

Die Anschlüsse der Motoren/ESCs und vom Messgerät haben zufällig den fast gleichen Durchmesser. Da kann ich mir ja weitere Recherchen nach einem Zangenadapter Multimeter sparen
