barney Geschrieben 21. März 2015 Geschrieben 21. März 2015 Kommt auch drauf an wie man montiert. In den Wicklungen hat man ein wesentlich stärkeres Feld. Aussen auf der Motorglocke schliesst diese schon einen Grossteil der Feldlinien kurz. Im Idealfall sollte die Glocke ja so stark sein, dass sie alle Feldlinien schliesst für maximalen magnetischen Fluss und somit maximales Drehmoment...Irgendjemand mit einem Feldstärkemessgerät und 6374er hier, um barney zu erlösen? Mir geht es ja auch um die Winkel der Sensoren. Ich muss mich doch an den Stator in der Anordnung der Sensoren Orientieren und nicht an der Anzahl der Magnete. Meine damit: 14 Magnete 12 Anker -> 360°/12=30° Lage der Sensoren oder stehe ich auf dem Schlauch? Wenn ich in die Wicklungen gehe, ist der Anker ja auch die Vorgabe für den Winkel der Sensoren. Zitieren
SAG Geschrieben 21. März 2015 Geschrieben 21. März 2015 Ich habe mit der Leiterplatte begonnen. Mal sehen wie ich mit dem cut out zurecht komme. Hallo, ich habe gerade dies hier gefunden.: Externe Links nur für Mitglieder sichtbar Das wäre das Richtige - um Barney´s Genialität zu unterstützen! Arndt 1 Zitieren
barney Geschrieben 21. März 2015 Geschrieben 21. März 2015 Habt ihr euch, auf mich eingeschossen? Zitieren
barney Geschrieben 21. März 2015 Geschrieben 21. März 2015 Hallo, ich habe gerade dies hier gefunden.: Externe Links nur für Mitglieder sichtbar Das wäre das Richtige - um Barney´s Genialität zu unterstützen! Arndt Ich habe mir den Printer angesehen - ich liebe diese Jankees. Produkte, die schon seit ca. 25 Jahren auf dem Markt sind, werden als neu verkauft. Die Firma macht das schon eine ganze Weile. Der Preis ist natürlich anders, da Industrieprodukt. Dafür werden auch Löcher in die Leiterplatte gebohrt und Konturen geschnitten. produkte/rapid-pcb-prototyping/fraesbohrplotter/protomat-h100.htm Diesen habe ich für Laborprojekte schon vor ca. 17 bis 23 Jahren zur Verfügung gehabt (beide Modelle). Gut sie haben die Schaltung nicht geplottet, sondern gefräst. Dafür ist die Leiterbahn in ihren Eigenschaften eindeutig. Man konnte eine ganze Batterie Bohrer und Fräser in den Werkzeughalter einstecken. Diese wurden dann automatisch getauscht. Auch beliebige Leiterplattenkonturen waren möglich. Dafür gab es auch einen Fräser. Doppelseitig war auch drin, sowie Durchkontaktierungen. Entschuldige meine Art, ich habe gerade die Trivialpatente für Hall-Sensoren an BLDC-Motoren gelesen. Als nächstes lassen die sich das Ein- und Ausatmen patentieren. Vielen Dank für diese Information, ist mir immer wieder ein Fest so was zu lesen. VG Barney Zitieren
barney Geschrieben 21. März 2015 Geschrieben 21. März 2015 Übellaunigkeit ist vorbei: IRLML6402 Und die LEDs leuchten, wenn der Hall Sensor auslöst (hier Taster) Zitieren
Kai Geschrieben 21. März 2015 Autor Geschrieben 21. März 2015 Gibt es schon ein Patent auf eine Fräsbohr-Plotter-CNC-Fräße-3D-Drucker-Laser-cutter-und-branding-Kombi-Airbrush-Maschine? Falls nicht, lass uns eine bauen :devil: Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Lol, ich vermute seit 8 Stunden - ja. Ich habe mich sehr geärgert, das es möglich ist, Selbstverstandlichkeiten patentieren zu lassen. Du kannst nichts machen, ohne gegen ein Trivialpatent zu verstoßen. Das zweite, was mich aufgeregt hat, war das Video vom Plotter. Man hat durch geschicktes hinlegen von Platinen, den Eindruck geweckt, dass der Plotter viel mehr kann. Bzw. hat man durch Weglassen, hier Bohrungen, nicht aufgezeigt, wie man zweiseitige Leiterplatten macht. Mach mal ein SMD Layout ohne zwei Layer und Durchkontaktierung. Aber zurück zum Thema: Ich bin von den 17.14º, nicht mathematisch, bei 12 Ankern überzeugt. Wer kann mir da helfen. 360º/12 Anker sind nun mal 30º. Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Für die Motorspezialisten Externe Links nur für Mitglieder sichtbar Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Hüstel: der Adapter für die Montage des Hallo Board wird als stl-File zur Verfügung gestellt: Externe Links nur für Mitglieder sichtbar Auch das Eagle-File für die 59mm Variante: Da kann man ruhig hineinsehen! Zitieren
gerald-z Geschrieben 22. März 2015 Geschrieben 22. März 2015 Denn Staubschutz habe ich bei mir schon zwei Jahre im Einsatz. Aber leider ohne integrierte Sensoren. Mit dem Thema habe ich mich schon vor längerer Zeit beschäftigt. Hab aber dann wieder aufgeben. Bezüglich Snordnung der Sensoren. Habe ich vor langer Zeit diese Zeichnung gefunden. Ich würde gerne 4 Stück benötigen. Gruß Gerald Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Und sind sie wieder. .. 17.14º. Gut ich bin der Meinung es verstanden zu haben. Ich bekomne es mit den Radius in der Leiterplatte nicht so ganz hin. Kommt noch. Wenn ich alles zusammenrechne, werden 10 Leiterplatten benötigt. Bis Mittwoch müsste ich eine Aussage hinbekommen. VG Barney Zitieren
gerald-z Geschrieben 22. März 2015 Geschrieben 22. März 2015 Barney Wenn die Löcher in den Leiterbahnen gebohrt sind würde es völlig reichen. Man könnte es Zusammengebaut Kunststoff + Platine die Kontur fräsen und es würde bündig abschließen. Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Barney Wenn die Löcher in den Leiterbahnen gebohrt sind würde es völlig reichen. Man könnte es Zusammengebaut Kunststoff + Platine die Kontur fräsen und es würde bündig abschließen. Kicad ist leider kein CAD-Programm für exotische Leiterplatten. Einen Kreisbogen kann man definieren, aber wie ich das alles exakt ausrichten kann muss ich noch lesen. Zitieren
gerald-z Geschrieben 22. März 2015 Geschrieben 22. März 2015 Ich würde eine Einseitige Platinen Bestückung bevorzugen. Dann könnte man im Kunststoff eine Tasche fräsen wo dann das Sensorboard mit den Sensoren voran hineingesteckt wird. Sozusagen die Rückseite der Platine bildet den Deckel. Ich hoffe ich hab das so so einigermaßen verständlich ausgedrückt? Gruß Gerald Zitieren
gerald-z Geschrieben 22. März 2015 Geschrieben 22. März 2015 Würde es mit Autocad gehen? Abspeichern in eine dxf Format ist auch möglich. Oder kannst du mit dem nichts anfangen? Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Ich würde eine Einseitige Platinen Bestückung bevorzugen. Dann könnte man im Kunststoff eine Tasche fräsen wo dann das Sensorboard mit den Sensoren voran hineingesteckt wird. Sozusagen die Rückseite der Platine bildet den Deckel. Ich hoffe ich hab das so so einigermaßen verständlich ausgedrückt? Gruß Gerald Und auf den Deckel die LEDs. Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Würde es mit Autocad gehen?Abspeichern in eine dxf Format ist auch möglich. Oder kannst du mit dem nichts anfangen? ja, wäre super! Zitieren
gerald-z Geschrieben 22. März 2015 Geschrieben 22. März 2015 Oke Wenn du mir deine Mail gibst sende ichs dir gleich. Ja Led auf der Rückseite klingt gut. :thumbsup: Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Würde es mit Autocad gehen?Abspeichern in eine dxf Format ist auch möglich. Oder kannst du mit dem nichts anfangen? Mail habe ich dir gesendet. Male schon mal den Schaltplan. Zitieren

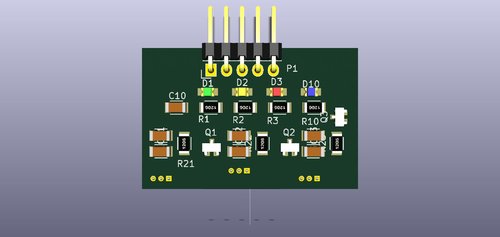

barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Erster Grobentwurf Halte Bohrungen fehlen und der Bogen. Abmaße ca. h -> 23mm b -> 35mm passt das, oder zu groß? Zitieren
Kai Geschrieben 22. März 2015 Autor Geschrieben 22. März 2015 Hab ein git Repository angelegt: bambam-hallsensor-extension git clone Externe Links nur für Mitglieder sichtbar .zip Wenn ich den Schaltplan gesehen hätte würde ich fragen ob man die LEDs mit einem Jumper oder DIP-Switch dunkel schalten könnte Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Schön, das du vor dem Layouten damit kommst. LEDs abschalten. Warum? Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 Hab ein git Repository angelegt: bambam-hallsensor-extension git clone Externe Links nur für Mitglieder sichtbar .zip Hochgeladen! Kannst jetzt reinschauen. Zitieren
Kai Geschrieben 22. März 2015 Autor Geschrieben 22. März 2015 Schön, das du vor dem Layouten damit kommst. LEDs abschalten. Warum? Sorry Das Leben ist halt nicht immer nur Disco Hochgeladen! Kannst jetzt reinschauen. Vor den Vorwiderständen der Hall-Leds einen Schalter der Drain auf Masse legt? Und die Power-Led weglassen da die Blinke-Leds eh blinken? Zitieren
barney Geschrieben 22. März 2015 Geschrieben 22. März 2015 SorryDas Leben ist halt nicht immer nur Disco Vor den Vorwiderständen der Hall-Leds einen Schalter der Drain auf Masse legt? Und die Power-Led weglassen da die Blinke-Leds eh blinken? Ich hätte jetzt einfach die Vcc Versorgung der MOSFETs weggelassen! Zitieren
