Hilfe Kurzschluss,neuer Controller

[alex skateboarder]

Hallo an die lieben Skateboard-Community,

Leider hatte Ich wegen Verpolung einen Kurzen im Regler,der halb hin war.Anschein gehen die Led noch für den Empfänger .

Ich habe mir daraufhin n neuen bestellt,ist einer für elektro scooters mit 1000Watt,nur Ich weiß nicht wie Ich den richtig ankabele,weil dieser wesentlich mehr Kabel hat für Kleinigkeiten und wie Ich den Empfang nun herstellen kann..evtl iwie vom alten Esc das empfängerteil nehmen?

Ich weiß nicht weiter und jetzt steht das Board schon so lange da,Ich möchte einfach nur fahren,ich wäre Euch so Dankbar,wenn Ihr den entscheidenen Tipp habt für mich:peace::thumbsup:

Besten Dank schonmal!!

MFG

ALEX



ps.Ist einer von der Marke "mach 1" falls das zur Veranschaulichung mehr hilft,

[mobo | markus]

Hallo,



es kommt darauf an was für ein Mo-Bo du fährst.

Bei den neueren Modellen ist auf der Motorregeleinheit auch der Empfänger uvm.



Am besten schreibst du mich direkt an - dann kann ich dir Support geben.



Einfach eine kurze E-Mail an markus@mo-bo.de



Grüße

Markus

[alex skateboarder]

gesendet:thumbsup:

At all,Ich bin für jeden noch so hilfsreichen informativen Tipp sehr Dankbar,also meldet euch.

Danke!!!

bearbeitet 22. August 2014 von alex skateboarder

[alex skateboarder]

Hat denn nicht irgendjemand hier aus dem Forum den entscheidenen Tipp ?

mit wartendem Gruß

alex

[barney]

Ich habe dir schon vor zwei Tagen was dazu geschrieben. Nicht gelesen?

[alex skateboarder]

Moin,doch habe Ich gelesen,der Regler,von " mach 1" mit 1000Watt ist für brush Motoren gedacht,Ich weiß allerdings nicht wie Ich das mit der Funkübertragung machen soll,weil dieser eig mit einem Gasgriff gesteuert werden soll.Oder ist es möglich die Empfängereinheit vom alten Esc ausbauen zu lassen?Anhand der blinkenen Leds sollte das noch gehen und nicht defekt sein.

Fürn Tipp bin ich sehr dankbar.Da Ich morgen 1,5 Wochen in den Urlaub fahren werden,ich das Board so gerne mitnehmen würde,wäre eine schnelle Lösung wichtig,um falls nötig die Geschäfte nochmals abklappern zu können.

mfg

[barney]

Das würde ich negativ bescheiden.

[alex skateboarder]

Was meinst du damit genau,neuen passenden Controller her ;die Funkübertragung oder das Zeitproblem?

danke

[barney]

Der Empfänger und der Mach 1 spreche nicht das gleiche Protokoll.

[alex skateboarder]

Bedeutet das es Überhaupt nicht möglich ist,oder kann man das iwie überbrücken bzw hinbekommen.

Oder muss Ich nen neues Funkset dazukaufen,dachte der Controller wäre fürs board ausgelegt.

[barney]

Hi Alex,



der Mach 1 ist für Motorroller gedacht. Im Prinzip kannst du einen Brush Motor ansteuern, aber nicht mit deiner FB ohne Protokollumsetzer. Wie ich auf die schnelle gelesen habe wird hier ein Poti zwischen 0 und 5V mit Schleifer angeschlossen. Das bedeutet das Steuersignal sollte von 0..5V gehen. Es wurde hier berichtet, dass es solche Fernbedienungen geben soll. Die typischen hier aber erzeugen ein digitales serielles Signal.



Wenn du mit einen Arduino umgehen kannst, hast du die Möglichkeit ein passendes Signal zu erzeugen. Aber in 1.5 Wochen...



Edit:

Externe Links nur für Mitglieder sichtbar

bearbeitet 23. August 2014 von barney

[barney]

Und noch was ganz wesentliches:



Wie willst du bremsen? Mit einen Backstein an der Strippe?



Ein Motorroller hat mindestens eine mechanische Bremse! :devil:

[alex skateboarder]

Erstmal herzlichen Dank für deine tollen Bemühungen!:-)

Jaein,also mir wäre es am liebsten,die Teile,heute einkaufen zu gehen.Am besten dieses nach Anleitung einbauen zulassen?

Ich weiß ist knapp ,aber das wäre einfach nur super wenns klappt.Ich muss dass dann sicherlich via Kabel anseuern oder gehts mit ner Funke?

Dann fahre Ich halt länger schnell,nein Spaß,dieser besitz auch eine Motorbremse ,nur es muss halt angesteuert werden,wovon Ich mir etwas Hilfe geben lassen muss;-)

[barney]

Hier würde ich die Beatbuzzer Steuerung an deiner Stelle nachbauen. Per Kabel! Hole dir ein Carrera-Regler oder analogen Joystick, löte drei Drähte an:





Steckerbelegung Steuergerät 36 Volt / 800 Watt





3-poliger Stecker schwarz dick - Batterie -

rot dick - Batterie +

rot dünn - Ladeanzeige



2-poliger Stecker gelb dick - Motor +

blau dick - Motor -



3-poliger Stecker rot dünn - Gasgriff 5V +

schwarz dünn - Gasgriff 5 Volt -

blau dünn - Steuersignal 0 - 5 Volt



12-poliger Stecker schwarz / gelb - Ein-/Aus Schalter

(muss gebrückt werden wenn kein Schalter/Zündschloss vorhanden)



Zitat aus:

Externe Links nur für Mitglieder sichtbar



und gut ist für die Ferien.

[alex skateboarder]

Sauber,fahre jetzte sofort in den nächsten Modelladen,

wennns klappt sage Ich bescheid,bin aufjeden Fall n Bier dir schuldig:thumbsup:

Ist damit auch ne Bremsung möglich,oder nur vom Gas weggehen das einzige mögliche?

[barney]

Hole dir lieber gute Schützer, da du keine Bremse mehr hast!

[alex skateboarder]

Habe eben im laden angerufen,mir hat der freundliche eine Pistolenkabel steuerung angeboten,aber ist es möglich damit dann auch zu bremsen ?

danke.

[mobo | markus]

ich kann dir nur erneut schreiben - dass mit großer Sicherheits nur eine neue Platine deinen vollen Funktionsumfang ermöglichst.

[barney]

Habe eben im laden angerufen,mir hat der freundliche eine Pistolenkabel steuerung angeboten,aber ist es möglich damit dann auch zu bremsen ?

danke.

Nein, der mach1 kann nicht bremsen.

Habe eben im laden angerufen,mir hat der freundliche eine Pistolenkabel steuerung angeboten,aber ist es möglich damit dann auch zu bremsen ?

danke.

[alex skateboarder]

Barney Ich kann der Lötung nicht so ganz folgen.12 poliger Stecker?

[barney]

Wie sieht denn dein mach1 aus?

[alex skateboarder]

Wäre gut wenn du mir den exakten Arbeitsverlauf ansagen kannst,hab Angst das n kurzer wieder entsteht.Im übrigen wurde mir vom Verkäufer gesagt,ich muss Wiederstände verlöten ?

Danke dir

[barney]

Ich staune, und auf der Herstellerwebseite passiert nichts.

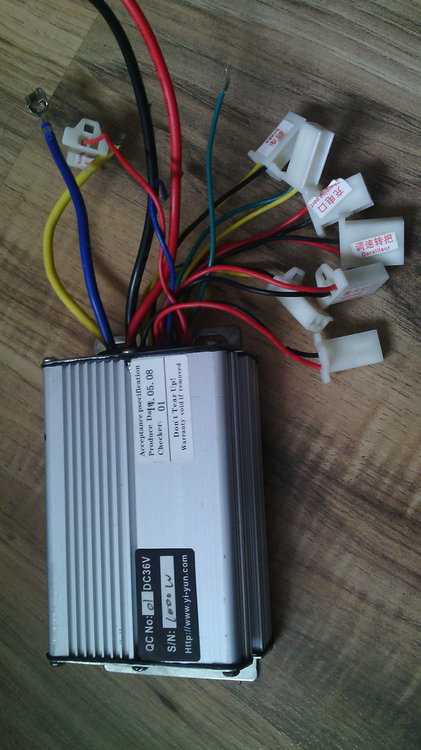

Dann mal bitte alle Stecker so fotografieren, dass man diese lesen kann.

[alex skateboarder]

Für eine noch bessere Darstellung und Mißverstände zu vermeiden.

hier:http://www.••••.de/itm/Controller-Steuereinheit-36-V-Volt-800W-Elektro-Scooter-/310771628353?pt=DE_Sport_Elektro_Scooter&hash=item485b6eb941



da ist alles beschriftet,Ich hoffe das klärt alles.

Danke dir





Beim großen Ibay meinte Ich

mach1

[barney]

O.k., und wo brauchst du jetzt dabei denn Hilfe?



Akku und Motor sind eindeutig.

Zündschloss wirst du kurzschließen müssen.



Gasgriff:

hier würde ich messen!

sw: 0V

rt: 5V

bl: hier musst du mit großer Wahrscheinlichkeit die Mitte vom Poti anschließen



Denn mal Tau!
