Wii Nunchuck mit Teensy 3.1

[barney]

Habs mir gedacht, dass die Sache einen Haken hat ... ich bestell mir dann schon mal ein Mikroskop für die SMDs.

Ist der Code im Wiki aktuell?

VG

Dude

Hi Dude,



ist der aktuelle Code! Mit Umschaltung Direct Drive und Integral Drive während der Fahrt.



VG



Barney

[barney]

Löten:



Ich verwende zwei Lötspitzen. Eine Bauteilbreite und eine gebogene Nadelspitze für sehr schmale Pins die ich nur ungünstig erreichen kann. Weiter benutze ich kein zusätzliches Flussmittel, halte aber die Platine sauber von Fett! Also nicht die Leiterplatte stundenlang angrabbeln vor dem Löten.

[barney]

hast du noch 1 über^^?

1 x Barney

1 x Dude

1 x Dr. Board

1 x Nambatu

1 x Nicolas?



Wenn wieder eine 6 Leiterplatte geliefert wird, bist du der nächste.



VG



Barney

[nicolas]

Ich würde erstmal mangels Kohle und Zeit die angebotene an den nächsten der schreit weiter geben.



Aber vielen Dank Barney :thumbsup:

[barney]

Ich würde erstmal mangels Kohle und Zeit die angebotene an den nächsten der schreit weiter geben.



Aber vielen Dank Barney :thumbsup:



Hi Nicolas,



danke für die schnelle Antwort:



1 x Barney

1-2 x Dude

1 x Dr. Board

1 x Nambatu

1 x MPower





VG



Barney

bearbeitet 10. Dezember 2014 von barney

[MPower]

bin dabei:peace:

[barney]

Die wichtigsten Bauteile sind bestellt. Nächste Woche hole ich die diskreten Bauteile ab. Die LEDs machen mir noch sorgen. Hoffentlich passt alles.....



Nachtrag: Nunchuk, BS555, Strom- und Temperatur-Sensor ist nicht Bestandteil der zentralen Beschaffung!

[barney]

Statusupdate:

Bis auf die Leiterplatten sind alle Teile da!

[barney]

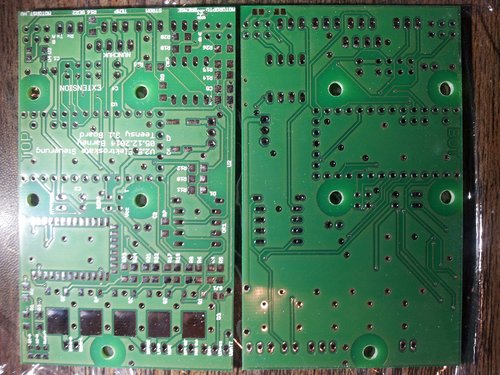

Leiterplatten sind da. Und diesmal mit Bestückungsdruck.

[nicolas]

Auch schon wieder geil... ich bin gespannt Männers...

[barney]

Auch schon wieder geil... ich bin gespannt Männers...



Und ich bin auf das Löten gespannt. Leider musste ich gerade feststellen, dass der Bauteilrahmen nicht mitgedruckt wurde. Dafür ist der Bestückungsdruck da. Naja, die dritte Serie wird dann hoffentlich an dieser Stelle dann perfekt.....

[barney]

Wer wollte da nochmal SMD?

[Dr. Board]

Ich bitte auch schon mit geflashtem Chip ........

[nambatu]

Super! Wie gehts weiter? Wie können wir dann zahlen? :cornut:

[Dude]

Wer wollte da nochmal SMD?



Ich sag dazu gar nix:skep:

[barney]

Super! Wie gehts weiter? Wie können wir dann zahlen? :cornut:



Hier habe ich folgenden Vorschlag:



Ich bestücke eine Leiterplatte und teste diese. Wenn keine Layout Fehler vorhanden sind, sende ich euch die Leiterplatten und die Bauteile zu. Wer vorher seine haben will, ist auch O.K.

Ich würde wieder anbieten, den HC-05 anzulöten, da eine Isolation unter der Leiterplatte vom HC-05 anzubringen ist.



Bauteile:

@Dude, wie viele Teensy 3.1 benötigst du?

Ich habe für 6 Leiterplatten Bauteile gekauft.



Leiterplatten:

Diesmal sind es 9 Leiterplatten geworden. Ich würde vom Überschuss gerne die Eagle Leiterplatten Software bezahlen (ca. € 170,-), dann kann ich mehr als eine Schaltplanseite verwenden und 4-lagige Leiterplatten erstellen.



VG



Barney

[Dr. Board]

Sagt was du für ne Leiterplatte inkl Eagle Anteil bekommst, ist doch klar das Du auch was davon haben sollst

[MPower]

ich warte auf deinen test

[Dude]

Hi Barney,

ich würde 2 Leiterplatten abnehmen. Teensy brauch ich nur einen - da ich das aber erst jetzt angemeldet habe, kann ich ggf. auch zwei abnehmen. Rest dann natürlich komplett 2-fach. Dein Angebot mit dem HC-05 nehm ich gerne an.

Sag mir bitte einfach was Du bekommst.



Dude

[barney]

Hi Barney,

ich würde 2 Leiterplatten abnehmen. Teensy brauch ich nur einen - da ich das aber erst jetzt angemeldet habe, kann ich ggf. auch zwei abnehmen. Rest dann natürlich komplett 2-fach. Dein Angebot mit dem HC-05 nehm ich gerne an.

Sag mir bitte einfach was Du bekommst.



Dude



Hi Dude,



da es mehr Leiterplatten als geplant geworden sind, sag einfach, was du nur wirklich benötigst. Dann kann ich eine mehr bestücken und muss nicht so viele Teile nachordern.



VG



Barney

bearbeitet 25. Dezember 2014 von barney
R

[nambatu]

Bei mir bitte auch das Bluetooth Modul schon mal anbringen!

[barney]

Bei mir bitte auch das Bluetooth Modul schon mal anbringen!

Heul,



ich habe ein defektes HC-05 Modul erwischt. Das Auslöten war die Hölle....



Erstmal kein Bock mehr für heute.

[nambatu]

Neeeeein... Mein HC-05!!! :cryin::cryin::cryin::cryin:



Quatsch, lass Dir alle Zeit der Welt, nichts pressiert (zumindest bei mir) und genieße noch die Feiertage! :thumbsup:

[barney]

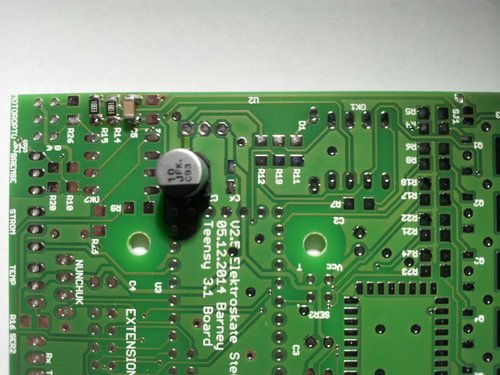

Es kommt noch schlimmer. Zweites Modul hinüber. Spannung stimmt aber! 3.3V. Es schein ein Einschaltimpuls zu geben, der das BT-Modul killt. Ob das die neuen Low-ESR Kondensatoren sind? Der Verbrauch von HC-05 Modulen nervt mich. Und die Leiterbahnen am HC haben auch gelitten.



So ein Mist....

[barney]

Eine Erkenntnis weiter. Der Spannungsregler mag zwei Tatsachen nicht. Zuwenig Last und eine zu knappe Speisespannung. Ich konnte den Regler zum schwingen bringen. Dabei hat er eine sägezahnförmige Spannung erzeugt, mit Spitzen von 5V. Super das killt jeden HC-05.



Also das Dilemma. Jetzt müsste ich den Teensy und die letzten Kondensatoren auflöten um die Last zu erhöhen. Mit der Gefahr auch noch den Teensy zu killen. Super.....
