Brötchentransport E Longboard

[Christian83]

Ich habe nur eine komplette Motorhalterung gekauft. Will auch nur ein Rad antreiben.

Übersetzung ist 32 auf 15 und der Motor ist ein 200kv 6354.



Regler und Motor sind auf dem Weg zu mir, dauert aber noch.

[Chrizz]

Ahh, den gleichen Motor den ich auch benutze. Der ist top. Dann rennt dein Board nachher auch ca 40km/H bei dem Hochstromakku.

Und .. mehr als ein Antriebsrad braucht man eh nicht bei einem Longboard / Skateboard wenn man nicht gerade in San Francisco wohnt



Da bin ich mal gespannt, das macht fun ohne Ende, sieh zu dass du dein Motorregler gut Luftkühl'st bei der Hitze momentan.



Gruss Chrizz

[Christian83]

Der Elektrokasten ist so gebaut das genau über dem Regler eine Öffnung ist, vorne und hinten kommen auch noch Öffnungen in den Kasten,

so kann genug Luft zirkulieren.

[Christian83]

Hier die fertige Funke mit angelöteten Akku. Mit der Lötstation klappt das auch.

Externe Links nur für Mitglieder sichtbar



Hier das Hauptkabel.

Zwei Akkus gehen parallel zum Regler.

Ein Abgriff für eine Spannungsüberwachung (diese kommt später).

In der + Leitung sitzt eine Maxifuse Halterung aus dem KFZ Bedarf.

Ich sichere diese mit 90A ab. Dieser Sicherungshalter wurde gerade in den Akkukasten eingeklebt.

Bilder folgen.



Die Akkus sowie das Ladegerät haben auch 4mm Goldstecker bekommen.

Ich denke damit sollten die Anlaufströme vom Motor kein Problem sein.

[Bored]

Oh man!!! Wenn ich das alles lese wird mir erstmal bewusst was mir alles an Know How fehlt. Gibts nicht irgendeine empfehlung für Komponenenten die man einfach zusammenstecken kann und es läuft? Wenns dafür bißchen mehr kostet würde ich das in Kauf nehmen. Oder ist das reines Wunschdenken? So eine Beginnerteil hier im Forum (vergleichbar mit dem Longboardforum) wo die einzelnen Komponenten erklärt werden und worauf man so achten muss, wäre der Hammer.

Was haltet ihr denn von den Komponenten die Aliendrivesystem und Alienpowersystem so anbietet. Wäre das nicht so ein Plug&Play system?

[Christian83]

du kannst auch einfach die Teile kaufen und zusammenstecken.

Das geht auch.

Und einen Stecker zusammenlöten ist nicht so schwer.



Ich passe die Teile nur meinen Vorstellungen an bzw. guck ich mir bei anderen Leuten Sachen ab.

[nicolas]

@bored:

ich check dein problem nicht, mein board ist bis auf den akku komplett plug&Play. nur der akku ist selber gelötet und ich schrieb bereits, dass man sich dieses auch löten lassen kann. alle infos und auch links zu dem akkuhändler sind in meinem bericht. das kann im prinzip jeder nachbauen ohne fachkenntnisse und spezialwerkzeug.



wenn du zwei komplett linke hände hast, dann solltest du dir vielleicht ein evoleboard zulegen!



@christan:

weiter so, ich bin nach wie vor gespannt und verfolge gerne deinen Bericht. die funke ist mir etwas zu groß und ich würde auf die antenne verzichten, sonst aber gut gelungen (ist nur geschmackssache)

[Bored]

Na 2 linke Hände hab ich absolut nicht. Nur leider im elektrobereich bisher kein Know How. Lötkolben hab ich z.B. noch nie benutzt. Ist ja keine Schande oder? Bisher eher Fahrräder geschraubt und Holz bearbeitet. Der Wille sich fortzubilden ist ja da. Nur findet man hier im Forum leider wenig komplett Einsteiger taugliches um einen Einstieg zu finden. Bei dem unglaublich großen Angebot bei Hobbyking und Co seh ich vor lauter Bäumen leider den Wald nicht, weil mir die nötigen Grundlagen fehlen. Falls ihr Tipps habt z.B. zu Literatur um da einen Einstieg zu bekommen ohne gleich ein etechnikstudium zu machen, wäre ich der erste der es liest.

[nicolas]

Nein, ist kein Schande! Genau deshalb gibt's ja unter Anderem dieses Forum

Folgernder Vorschlag:

Wenn Du ernsthaft ein Brett bauen willst, dann erstelle doch einen eigenen Bericht, sammel Dir aus den bereits erstellten Berichten die Teile zusammen, von denen Du denkst, dass Sie deinen Vorstellungen entsprechen könnten und stelle genaue Fragen, dann wird Dir bestimmt geholfen und Du kannst Dich langsam an Dein perfektes Setup ranarbeiten!



Gruß

Nico

[Christian83]

Mach das nicht so kompliziert.

Bestell dir einen 6S Lipo

Dazu einen Regler zb. Hobbywing Xerun 150

Dazu einen Motor ( zb. 200KV)

und eine RC Car Funke



das ist alles an Elektro.



Dann das Set von Aliendrivesystems und ein Ladegerät.

[Bored]

Habs an anderer Stelle gepostet...um deinen Thread nicht so zu belasten.

bearbeitet 25. Juli 2013 von Bored

[Christian83]

Momentan warte ich auf die fehlenden Teile.

Der Regler ist heute in Frankfurt angekommen.

Der Motor ist noch auf dem Weg.



Ich denke die Teile werden bis spätestens übernächster Woche hier sein.

[flubber]

Momentan warte ich auf die fehlenden Teile.

Der Regler ist heute in Frankfurt angekommen.

Der Motor ist noch auf dem Weg.



Ich denke die Teile werden bis spätestens übernächster Woche hier sein.



HaHa,

Ich glaube wir warten auf das gleiche

Mein Regler ist seit dem 23.7 in Frankfurt. Aber, beim Motor steht, despatched to DE 23.7...

Ich bin gespannt...

[Christian83]

Kann sein. Warten wir mal. Das dauert bestimmt noch 2 Wochen.

[Christian83]

Kurzer Nachtrag.



Hier mal die Bilder von dem eingesetzten Sicherungshalter. Ja er ist sehr groß, aber bei dieser Stromstärke(90A-100A) gibt es nichts kompaktes.

Leicht zugänglich von außen, also auch schnell zu wechseln.

Externe Links nur für Mitglieder sichtbar



Jetzt mal eine Frage an die Leute die das Aliendrivesystem nutzen.

Wie muss die Halterung in der Achse sitzen.

Hier mal ein Bild von meiner Achse.

Könnt ihr mir mal bitte von euren Achsen Zeigen, am besten genauso fotografiert.



[Christian83]

Externe Links nur für Mitglieder sichtbar



Jetzt passt es.

Der Grundhalter der an die Achse kommt, ist im Bereich der Achse, rechtwinklig gefräst. Die Achse ist aber konisch.

Jetzt habe ich die Ecken am Halter passend gefeilt und die Distanzhülse die in das kleine Loch kommt, 45° angeschrägt.

Dadurch sitzt diese jetzt tiefer im Loch und ist bündig mit den Halter.



So jetzt ist Wochenende !

[Christian83]

Heute ist der Regler gekommen. Laut Trackingnr. liegt er noch beim Zoll.

Musste auch nichts mehr bezahlen. Also 25€ gespart und 14 Tage gewartet.

Ich habe diesen mal kurz mit dem Empfänger angeschlossen.Der Lüfter läuft sofort an (volle Leistung) und

die LED leuchtet rot.

Ich habe mal die Programmierkarte angeschlossen.Programmieren lässt er sich.

Kann es sein das ein Motor angeschlossen werden muss?



Externe Links nur für Mitglieder sichtbar

[Bored]

Ich habe den gleichen regler bestellt, wollte aber die programmierung ohne die Karte vornehmen. Gibts einen speziellen Grund warum du dich für die Karte entschieden hast?

[Christian83]

weil das mega easy mit der Karte ist.

Das lohnt sich schon.

[nicolas]

Moin Christian,

Halter ist auf der falschen Seite;)





EDIT: ach hat sich schon erledigt

[nicolas]

... Ich korrigiere mich, Halter ist immer noch falsch rum!!!



EDIT: ich stand aufm Schlauch.. alles gut!

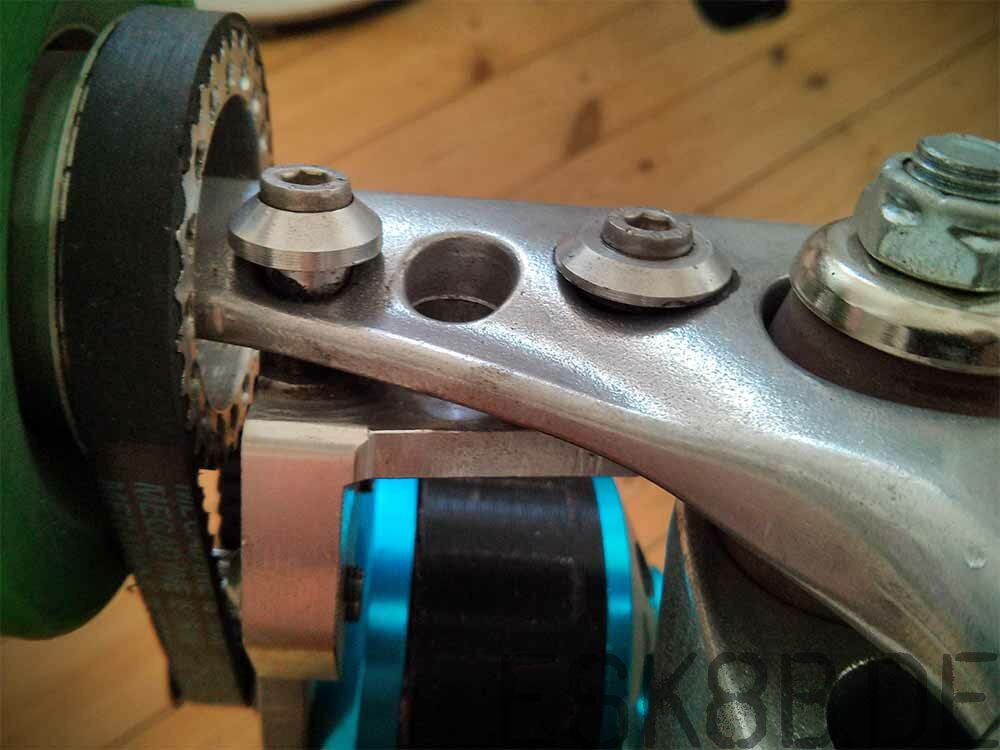

EDIT 2:0 Hier ist mein Halter:



bearbeitet 31. Juli 2013 von nicolas

[Christian83]

bei mir ist der genauso montiert.

Anders geht ja nicht.



Ist das denn nun normal das der Lüfter immer mitläuft ?

Die rote led am Regler geht nur an wenn ich Gas gebe oder bremse, ohne Motor.

[Bored]

Nachdem ich mir die gleich Funke bestellt habe und jetzt endlich auch einen Lötkolben zuhause habe, würde ich mich sehr freuen wenn du eine genauere Beschreibung von deinem Umbau deiner Fernsteuerung einstellen würdest. Ich finde du hast das sehr elegant gelöst. Welchen Akku hast du benutzt, welche Teile entnommen und wie genau hast du den Akku gelötet? Eine Beschreibung mit Bildern für Elektrodummys wie mich wäre der Oberhammer.

[Christian83]

Das ist ganz easy einfach alles zerlegen.

Dann alles was du nichts brauchst wegfeilen bzw. sägen.

Dann von Innen Styropor in die Holräume.

Die Übergänge mit schmiergelpapier anpassen.

Danach Glasfaser mit Epoxydharz überlaminieren.

Aushärten lassen bis zum nächsten Tag und nochmal schleifen und lackieren.



Bei der Elektronik einfach alles was du nicht brauchst von der Hauptplatine abklemmen.

Und einen kleineren Akku in den Griff intergrieren.

Da nimmst du am besten aus •••• folgende Zelle:

CR123A Akku 700 mAh 3,6 V Lithium-Ionen PCB geschützt RCR123A

(Einfach in der Suche eingeben)







Mein Motor ist endlich angekommen,leider beim Zollamt.

Ich hole den da Montag ab.

[Bored]

Das ist das Problem. Woran sehe ich denn was ich alles nicht brauche?

Hast du da einfach die vorhandenen Kabel an den Akku gelötet oder andere verwendet? Mit was hast du es abisoliert?
