Alle erstellten Inhalte von barney

  1. Für mein Longboard reicht ein 50A Sensor völlig aus. Besonders nett ist die Tatsachen, dass ich nicht nur den Entladestrom messen kann, sondern auch den Ladestrom sehe. Damit wird auch die Leistung angezeigt, die in das Akku hineingeschoben wird.
  2. GND -> GND 5V -> VDD PIN 7 -> DQ Warte mal.... Ich habe es gewusst -> sieh mal in den Quelltext! Pin 7 -> DS1820 Temperatur BUS (OneWire Lib wird benoetigt!) (Der DS1820 wird mit 5V und GND versorgt.) Aber: .... Du musst die ID der Temperatursensoren vorher auslesen und in den Quelltext reinkopieren! An dieser Stelle: // Seriennummer der Temperatursensoren byte TempAddress[3][8] = { { 0x28, 0x75, 0x3F, 0x2A, 0x04, 0x00, 0x00, 0x73 } ,{ 0x28, 0x0D, 0xE2, 0x00, 0x04, 0x00, 0x00, 0x93 } ,{ 0x28, 0x0D, 0xE2, 0x00, 0x04, 0x00, 0x00, 0x93 } }; Nun die Frage, wie komme ich an die ID? Gaaanzzz einfach: In der OneWire-Lib findest du mehrere Beispiele. Dort ist auch ein Programm für die DS1820 Sensoren. Dieses Beispiel ausführen und die Adressen der Sensoren in den o.g. TemAddress Array kopieren, dann wird alles gut! VG Barney
  3. Jetzt mit noch mehr Informationen und Diagrammen (wie nützlich auch immer) Luftwiderstand 23.05.2013.zip
  4. ca. 1 Minute Googeln T-Stecker DEAN 60A LiPo Akku T-Buchse / XH -> Conrad VG Barney
  5. Heute 140 Wh herausziehen können. Headways sind echte Steaufakkus. Strommessung jetzt mit Mittelwert. Dämpfung wurde auch angepasst. Damit fährt mein Board nicht mehr ohne mich los:D VG Barney
  6. Danke Chrizz, du hast meine Gedanken schriftlich formuliert! VG Barney
  7. Die Transformation zum Auto steht kurz davor Saubere Arbeit, Respekt! VG Barney

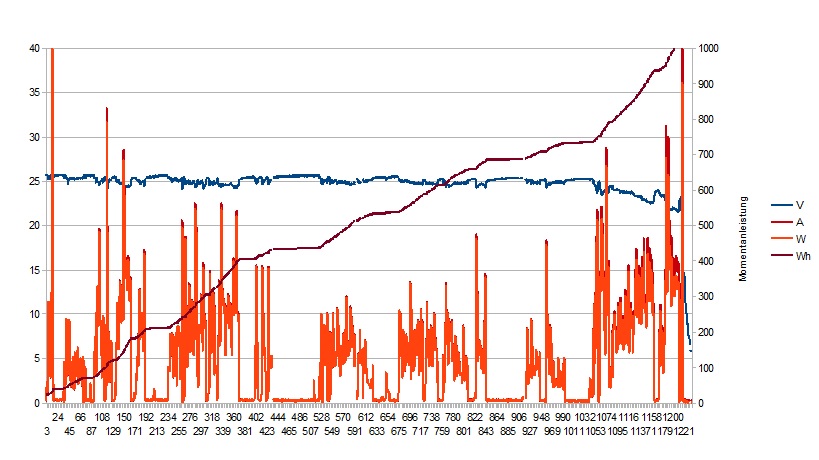

  8. Aus einer Testfahrt mit erfolgreicher Telemetrie. Leider hat mein 8S Akku (Headway) mehrere Zellen, die scheinbar nicht mehr in Ordnung sind. Eigentlich sollte ich 240Wh aus dem Akku holen können, ca. 45Wh habe ich nur nutzen können (da zweite Testfahrt ca. 70-80Wh im Akku von 240Wh). Mal sehen ob sich die Zellen erholen. Die Messwerte habe ich per BT-Modul an ein Android Handy gesendet und aufgezeichnet, besonders interessant ist die Spitzenleistung von bis zu 1000W als Peak. Die Strommessung muss ich nochmal überdenken. Ich messe ca. 10 mal die Sekunde den Strom, nehme aber einen zufälligen Wert von den 10 und nutze diesen als Messwert. Ich kann auch einen Mittelwert aus den 10 Strommesswerten bilden, damit die Spitzenströme nicht so herausreißen. Besonders schön ist die Spannungskurve (blau) und die sichtbare Hochstromfestigkeit der Headways. VG Barney
  9. Funktioniert! Bis auf 10mV genau. Leider musste ich die Z-Diode rauswerfen, da sie bei Spannungen um 4,33V am Arduino mit ihrer Kennlinie die Messwerte ab 25V Ubatt verfälscht hat. Die Z-Diode war eine 5V1. Der Kondensator ist auch ein anderer, ich hatte nichts anderes da. Keks. VG Barney
  10. Im Forum suchen: Memory-Effekt bei Lithium-Ionen-Akkus
  11. Hi Snickers, das war kein Bug sondern gewollt! Du hattest leider pech. Und die LED schon umgesetzt? VG Barney
  12. Hi Snickers, fast, aber nicht ganz! Der MOS wird gegen GND geschaltet, siehe Benne! Source an GND und die Last an Drain! VG Barney
  13. Hi Verve, momentan hat nach meinem Kenntnisstand hier keiner einen Energierückgewinnenden Motorregler! Zwei starten gerade ein Projekt für einen Motorregler. Energierückgewinnung ist nicht ganz trivial: 1. Wie gehst du mit den Grenzfall um, wenn das Akku voll ist und du Berg runter gerade bremst? 2. LiPoFe mögen keine Zwischenladung; siehe meinen Link auf den C't Artikel. Ich denke daher keine Antworten. VG Barney
  14. // Die Kommunikation zum Nunchuck muss erneut hergestellt werden if (nunchuk.analogX && nunchuk.analogX == 0xFF || nunchuk.accelX > 1024 || PairingStatus == LOW){ Probier mal das: if (nunchuk.accelX > 1024 || PairingStatus == LOW){
  15. Dafür sind Variablen ja da. Setze den Wert auf 255 und du hast 25,5 Sekunden Ruhe! Oder mach aus Byte ein u_int -> 65535, dann hast du ruhe vor der Abschaltung! Hatte ich schon so verstanden. 250mA ist wirklich knapp. Und die LED würde ich an die Ubatt anschließen. Zwei Dinge sprechen dagegen: 1. Der Arduino sollte nicht mit 50mA belastet werden. -> siehe mal in die Datenblätter des Mikrocontrollers! Da sind auch Summenströme aufgelistet. 2. Freilaufspannung beim Schalten einer Spule. Wenn Relais, dann auch kleiner MOSFET und Freilaufdiode! -> Nimm gleich einen MOS. VG Barney
  16. Freu Nein, derzeit nicht, da ein Indikator für den Funkabriss. Ich arbeite an einer alternativen Lösung! Ich war ein wenig übermütig und habe aktuell 1 Sekunde gewählt. Ändern musst du den Wert: byte PairingLostTrigger = 10; // Schwellwert für Funkabriss Dieser Wert wird 10 mal die Sekunde aufaddiert. D.h. 30 -> 3 Sekunden, aber da Byte -> bis 255 als maximaler Wert -> 25,5 Sekunden Ja, beide an Pin 9. Einen weiteren Pin kannst du nicht einrichten da Hardware-PWM-Ausgang des Mikrocontrollers. Hatte ich schon mal beschrieben: Relais geht nicht.... z.B. N-MOS IRF540 ca. 15-22A und einen 10K Widerstand am Gate... Siehe Benne Skizze! 6V ist wirklich zu knapp. Nicht Step Up, sondern Step Down als einen Regler der aus Ubatt 5V macht. Bei Segor folgendes suchen -> R-78 5.0-0.5 -> 500mA oder auch als 1A Variante zu bekommen. Dieser erzeugt direkte 5V oder auch als 12V zu bekommen und dann den Regler des Arduino nutzen. Hier ein Jein. Wenn das BT-Modul dazukommt würde ich 500mA bevorzugen. VG Barney
  17. Sieht schon sehr gut aus. Die Bremsfunktion ist ohne Z-Taste schneller auszulösen.! Ist so gewollt. Nach drei Sekunden gehe ich davon aus, dass du komatös vom Board gefallen bis, oder das Funksignal abgerissen ist. Das kannst du auch zeitlich anders im Quelltext einstellen. Ein Bug? muss ich mal prüfen! Aber welche LED? -> Kein Bug, sondern ein Indikator für den Funkabriss. Steht im Quelltext, den Stick nach Links und dann die C-Taste drücken! Dann kannst du das Licht ohne Hupe ein-/ ausschalten. Bei Benne war es die fehlende Masse (GND)-Anschluss zum Regler. Ab hier wird es Böse. Da ich einen HV-Regler verwende ist eine optische Isolation zwischen Steuerkreis (Servoanschluss) und Motorlastkreis. Bei den nicht HV-Reglern müsst ihr auf die korrekte Masseversorgung (GND) achten. Sonst brennt der Arduino ab, weil der Laststrom über seinen GND-Anschluss geht.
  18. Wenn die Module von Fairchild zum Einsatz kommen dann können 200V oder 600V genutzt werden. Reicht das? VG Barney Nachtrag: http://www.fairchildsemi.com/ds/FS/FSAM50SM60A.pdf
  19. Ich habe einen HV-Car Regler bei Hobbyk... gefunden Preis o.k, ca. 200A + 1000A Spitze. Dumm nur das er zwei Lüfter hat und über 675g wiegt (nix für Chrizz ). VG Barney
  20. Hi Sonni, kommt darauf an.... Der FCS8531 ist eine Mikrobe. Fairchild hat auch sehr nette Leistungsmodule für bis zu 75A. Damit kann ein sehr kompakter Aufbau realisiert werden. Ich stehe aber noch am Anfang meiner Recherche. Momentan such ich eher ein DSO+LA mindestens zwei Analogkanäle und 16 digitale Kanäle. Damit möchte ich erstmal das Nunchuk Thema abschließen. Dann werde ich mich auf den BLDC-Controller stürzen. Sollte der FCS8531 keine Bremse haben, werde ich halt eine eigene aufschalten. VG Barney
  21. Hi, nach langer Recherche bin ich derzeit überzeugt eher einen fertigen Controller für die Motoransteuerung zu nehmen. Der fcm8531 ist der Traum eines Motorcontrollers. Der kann fast alles und noch mehr, von dem ich nicht wusste, dass es auch wichtig sein könnte. Es ist sogar möglich eigene Sinustabellen im Speicher abzulegen. Zum Thema Bremse noch nichts gefunden, sollte der diese auch noch haben, ist der Baustein der wahrscheinlichste Kandidat. VG Barney
  22. Hi Sonni, kannst du gerne machen! Kann ich die Beschreibung auch bekommen? VG Barney
  23. Einwandfrei -> leider nicht ganz, ich bin mit der automatischen Abschaltung bei Funkabriss nicht völlig zufrieden! Ich war erst selber ca. 30 Minuten mit der Steuerung unterwegs. Die Steuerung selbst hat mir nach wenigen Minuten gefallen und schön unauffällig. Ich lasse mir gerade einen zweiten Logi3 zusenden. Ich habe heute direkt Messungen auf der Empfangsplatinen durchgeführt. Ich versuche in den nächsten Woche den Empfänger direkt auszulesen, also nicht den Wii-Ausgang. Vielleicht bekomme ich mehr Informationen vom Empfänger selbst. Mal sehen... Ja! Sonni hat auch den Madcatz. Vielleicht meldet er sich ja. Ja, kannst du bekommen, sende mir deine E-Mail Adresse. VG Barney
  24. Hi Sonni, na dann ist ja alles gut.
  25. Du baust da auch eine 1a Wärmedämmung. Elektronik und so....
×
×
