Wenn Kickstarter-Fundations wie „Inboard, Mellow und Stary“ eigene Radnabenmotoren vermarkten, ist es doch nur eine Frage der Zeit bis der chinesische Markt reagiert, kopiert und nachzieht. Wenn ich das zu Ende denke, wird man wohl relativ Zeit nah an 1:1 Kopien rankommen. Das Datasheet zum vorgestellten 4° Zoll Motor überzeugt mich zwar nicht auf ganzer Linie, aber einen Praxistest wäre mit Sicherheit am aufschlussreichsten. Bei den ES’ler habe ich auch ein paar Berichte zu den grösseren Radnabenmotoren gefunden. Oft wurde ein Produkt ab der Stange verbaut und dann geflennt. Es sind halt iwie auch sehr viele Vorurteile im Spiel. Das kann ich aber nachvollziehen, da es auf Alibaba nicht unbedingt einfach ist einen seriös wirkenden Hersteller, in der gewaltigen Flut von Anbietern herauszukristallisieren. Das kostet einiges an Zeit und Nerven. Wobei man anfügen muss, dass Kundenservice in China wirklich verdammt hoch geschrieben wird. Da dürften sich ein paar Hersteller aus unseren Breitengraden mal ne richtig dicke Scheide abschneiden! Ich bin ja gespannt was dabei rauskommt. Vielleicht ließ ich mich ja auch über den Tisch abziehen.

Ich würde noch den max speed checken. 1600rpm und 100mm reifen

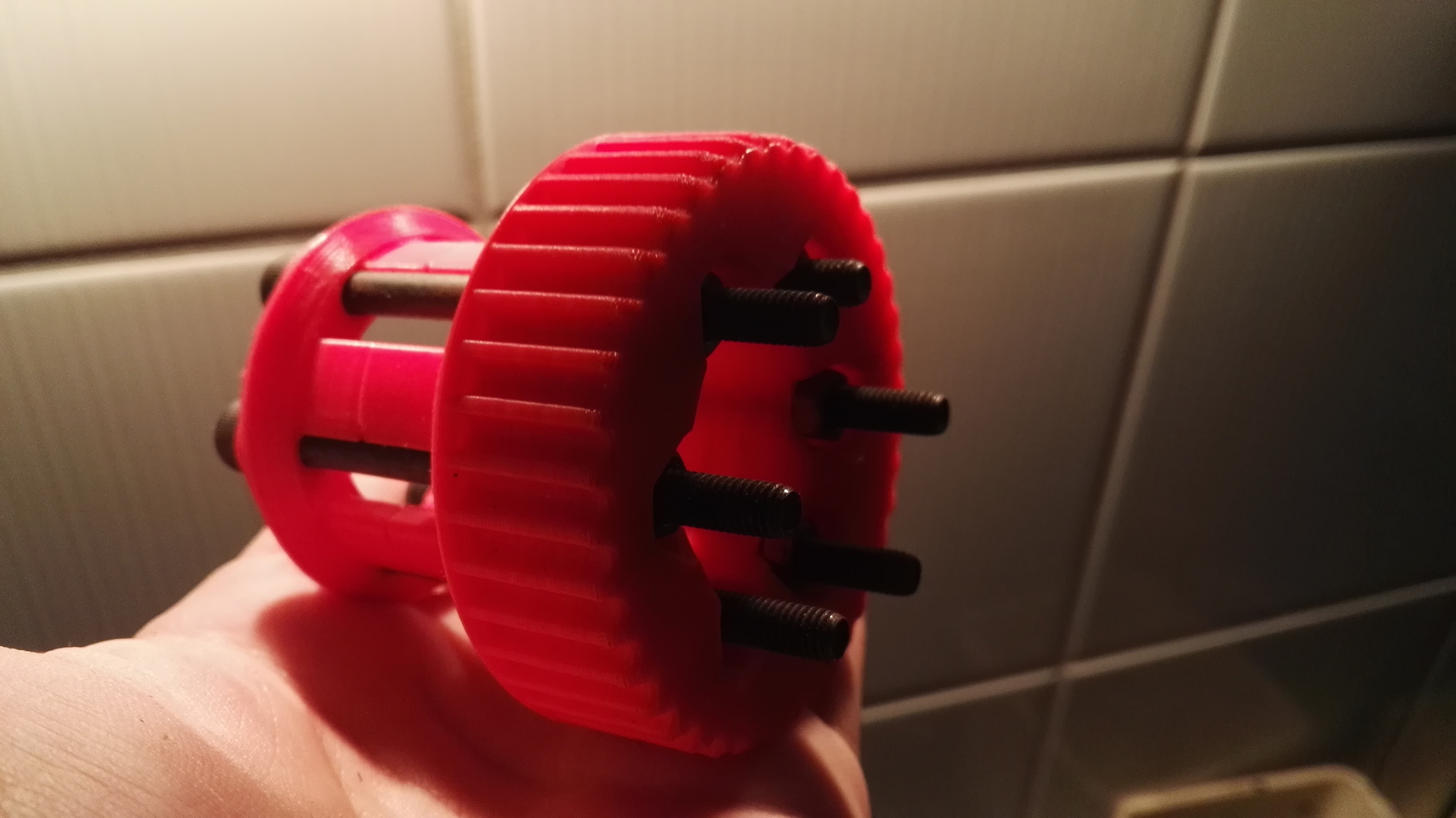

z.b Bei der Halterung für die Hallsensoren. PLA wird super schnell weich. Hab die Daten gerade nicht vor mir, aber so ab (lass mich lügen) 70-80 grad fängt sich das an zu verformen. Das kann auch bei einem Rizel passieren, wenn man es stark beansprucht. Wobei die Extruder bei diesem Teil wirklich einen guten Job machen. Hab mir zum Spass auch mal eines gedruckt und die Stabilität ist schon super beeindruckend. Und wenn es kaputt geht, hat man in einer Stunde ein neues..

Hoho, da hat mal jemand seine Hausaufgaben gemacht! :thumbsup: Ich bin da an was ähnlichem dran, aber für Off Road-Boards. Deine vorgestellten Motoren sehe ich allerdings das erste mal. Meine ersten Testmotoren flattern nächste Woche ins Haus. http://www.elektro-skateboard.de/forum/elektro-skateboard-werkstatt-48/radnabenmotoren-fuer-off-roader-3849.php Ich bin auch sehr erstaunt das diesen Weg offensichtlich noch keiner eingeschlagen hat. Erklären kann ich mir das nur auf eine bestimmte Art und Weise: Was der Bauer nicht kennt, dass frisst er nicht. Deshalb ist es wichtig das jemand diesen Weg einschlägt! Viel zu verlieren hast ja nicht, laut Herstellerangabe kostet ein Motor so viel wie eine CNC gefrässte Halterung. Wir sind auf dein Review gespannt!

Könnte man, aus technischer Sicht. Allerdings wirst du mit hoher Wahrscheinlich nicht an diese FB rankommen, ohne ein komplettes Evolve zu kaufen und auch wenn wird's tricky. Also lass das gleich wieder und mach es dir nicht noch komplizierter..

Cooles Tool! :thumbsup: Es ist schon beeindruckend, wie billig man sich mit Strom letztendlich Fortbewegen kann.

@Admin: bitte diesen Teil aus dem Eingangsbeitrag entfernen. Danke Alternativ könnte man auch die lahmen Restriktionen entfernen, damit man solche Dinge selber editieren kann! Ahhh sorry ganz vergessen... sowas kommt hier ja nicht in Frage. Weil ist halt einfach so..

VESC: http://vedder.se/2015/01/vesc-open-source-esc/ Alternativen: http://www.elektro-skateboard.de/forum/elektro-skateboard-werkstatt-48/elektro-benchmark-3618.php

Da muss ich kurz einhacken: PLA Schmelztemperatur. 150–160 °C Zugfestigkeit: 10–60 MPa[1] ABS Schmelztemperatur = ISO 3146 -> °C 235 Zugfestigkeit = 32 bis 56 N • mm−2

Das „nur“ bezog sich wohl eher auf die vorgeschlagene Anzahl Zellen und nicht auf die Qualität des ESC. Die schenken sich auch Leistungstechnisch nicht viel. Die einen drehen ein bisschen schneller und die anderen drehen ein bisschen langsamer. Bei den langsam drehenden brauchst du ein grösseres Motorritzel um deine gewünschte Geschwindigkeit zu erreichen, als mit einem schneller drehenden. Mit dem Luftwiederstandrechner kannst du ausserdem deinen Motor und den passenden Akku bestimmen. Spielt halt alles zusammen. Ich vermute er meint ein Ladegerät mit einer „Balancer“-Funktion.

Das dürfte dann schwieriger werden.. http://de.statista.com/statistik/daten/studie/188214/umfrage/produzierte-lithium-batteriezellen-nach-hersteller/

Das ist nur noch sick.. :devil: 621.159$

Onda Longa Electric Longboard Motor Mount Motor mount to go along with my battery holder and 42t Onda wheel sprocket. The Onda truck is tapered, so the truck mount tapers as well to match the truck's contour. There are two holes in the mount for M4 screws, you can use these as pilot holes to drill and tap for M4 screws to screw the mount into place for rigidity. I haven't drilled in the photo yet, but you can see the mount is pretty rigid as-is. Download this thing: http://www.thingiverse.com/thing:826172/zip

Electric Skateboard 63mm motor Pulley Cover w/ cut outs This pulley cover is modified version of Voodoojar's 50mm pulley cover. Works very well with diyelectricskateboard.com's 63mm weld on motor mount. Cut outs are for a 20t to 40t pulley set-up. Download this thing: http://www.thingiverse.com/thing:884310/zip

Stingray - HK 150 ESC Cover A semi-protective semi-cosmetic cover for the HobbyKing 150 ESC that can be used in electric skateboards and longboards. Provides some impact protection as well as some water/elements protection. Requires HK150 to be disassembled to work. This probably voids your warranty so do at your own risk. Also skateboards were not meant to be motorized so ride at your own risk. Always wear a helmet.. Please do your best to not die doing this... Download this thing: http://www.thingiverse.com/thing:541314/zip

Boosted Board Accessory Plate This accessory plate holds the battery charger with a separate clip for the charger's barrel plug, a Unit skateboard tool, and has a peg to hang the hand remote from assuming a wrist strap is being used. Everything I need is right where I can find it, and kept out of sight beneath the board when it's on the hangar. Download this thing: http://www.thingiverse.com/thing:858434/zip

Evolve Longboard Remote The Evolve longboard is an electric skateboard that is powered by a 5000 RPM brushless motor and a lithium polymer battery. The board is controlled by a wireless bluetooth remote that has three speed settings and reserve functionality. This amazing board from Evolve is awesome! After a week of use, we figured we could improve on the design of the remote. Featuring a safety trigger guard, the remote is less likely to accidentally accelerate. The hoop at the bottom allows you to install a strap or lanyard for secure placement so you're less likely to drop it or lose it. The overall enclosure design is slimmer, smaller and fits nicely in your hands. Download this thing: http://www.thingiverse.com/thing:130972/zip

40T HTD5 Motorized Longboard Pulley for ABEC 11 Flywheels & Clones - 9mm & 15mm widths For use with six 10-32 2.5" machine screws + hex nuts. Tested with 90mm Flywheels, 90mm clones, and 83mm clones. Use at your own risk. Download this thing: http://www.thingiverse.com/thing:545345/zip

Habt ihr Elektroniker vielleicht ein Login? Ich kann das unmöglich nachstellen...

42 tooth Onda drive sprocket for electric longboard HDT 5m At 14t on a motor and 42t on the wheel, you end up with a gear ratio of 1:3. I imported an stl out of openSCAD after setting up the HDT 5M parameters, then added the flanges to mount to the onda motor. I'm very amature at 3d modeling, so if any of you use this and clean it up lease release it. Download this thing: http://www.thingiverse.com/thing:820097

Abec 11 Flywheel 36t 5mm HTD pulley uses 9mm belt for Electric Skateboard Abec 11 Flywheel 36t Electric Skateboard Pulley PRINT AND USE THESE FILES AT YOUR OWN RISK. General Print settings to get you started settings assume ABS plastic. ONLY Print using High-temp high impact plastic, ABS or stronger. PLA does not work, it will melt. Layer Height .20mm 5 outer layers Infill 60% Hexigon Print Speed 60mm/s Temp 225c extruder 115c bed No supports Always print on a glass bed using acetone slurry that is 95% acetone 5% abs filament by volume. I put some kits up on •••• if anyone wants them printed with all the bolts and belts. Also If you need any special pieces made or would like to buy any of my parts pre-printed or electric skateboard electronics please email me at andrew@voodoojar.com Download this thing: http://www.thingiverse.com/thing:752899/zip

Orangatang Kegal 36t pulley 5mmHTD Pitch uses a 9mm wide belt for Electric Skateboard Electric skateboard wheel Pulley for Orangatang Kegal wheels. PRINT AND USE THESE FILES AT YOUR OWN RISK. General Print settings to get you started settings assume ABS plastoc ONLY Print using High-temp high impact plastic, ABS or stronger. PLA does not work, it will melt. Layer Height .20mm 5 outer layers Infill 60% Hexigon Print Speed 60mm/s Temp 225c extruder 115c bed No supports Always print on a glass bed using acetone slurry that is 95% acetone 5% abs filament by volume. I put some kits up on •••• if anyone wants them printed with all the bolts and belts. Also If you need any special pieces made or would like to buy any of my parts pre-printed or electric skateboard electronics please email me at andrew@voodoojar.com Download this thing: http://www.thingiverse.com/thing:752893/zip

Backing Plates for a Skateboard Holder Download this thing: http://www.thingiverse.com/thing:858491/zip

Vor nicht allzu langer Zeit habe ich mal irgendwo vorgeschlagen ein Community-Archiv für 3D-Files in unserem Forum zu integrieren. Damit es in diesem Punkt ein bisschen weitergeht, zeigen wir nun ein bisschen Eigeninitiative und machen das einfach so, wie man das aus früheren P2P-Foren kennt. Lasst uns also einen Sammelthread lancieren. Wenn ihr irgendwo im Netz ein paar nette Dinge zum drucken findet, bitte ich euch diese im entsprechenden Format hier mit uns allen zu teilen. Dieser Thread dient ausschließlich der themenspezifischen Ablage von 3D-Files. (Bitte keine Unterhaltungen) Format: Filename: (Link zum Original) Vorschaubild *Beschreibung Download-Link

Ja, das Mobo hat auch ein Tail, aber man haut sich ja nicht gleich den Motor gegen den Asphalt wenn man sich dort draufstellt, da der Motor nach innen gerichtet wurde. Irgendwie verstehe ich die Überlegungen nicht. Dieses Tail verkompliziert lediglich den Fertigungsprozess und das Risiko eines Motorschadens nimmt zu. Btw. mit meinem Trampa kann ich ohne Tail wheelie fahren. Einfach gas geben, vorne hochziehen und hell yeah!!
